[两性话题] 博主发现大头瓶盖瓶装水设计缺陷，可能出现气体、液体外漏，甚至吸入其他液体，是真的吗？有哪些潜在风险？

万年历购物网址日历小说 | 三峰软件天天财富小游戏视频推荐小游戏

TxT小说阅读器
↓小说语音阅读,小说下载↓

一键清除系统垃圾
↓轻轻一点,清除系统垃圾↓

图片批量下载器
↓批量下载图片,美女图库↓

图片自动播放器
↓图片自动播放,产品展示↓

首页日历2025 日历2026 日历2027 日历知识 | 每日头条视频推荐数码知识两性话题情感天地心理咨询旅游天地 | 明星娱乐电视剧职场天地体育娱乐

日历软件煮酒论史历史中国历史世界历史春秋战国三国唐朝宋朝明朝清朝哲学厚黑学心理学 | 文库大全文库分类

电影票房娱乐圈娱乐弱智火研中华城市仙家六爻佛门风水钓鱼双色球戒色航空母舰网球乒乓球足球 nba 象棋体操

商业财经知识科技汽车知识工程技术知识时尚与穿搭家居与生活设计艺术知识

知识库 -> 两性话题 -> 博主发现大头瓶盖瓶装水设计缺陷，可能出现气体、液体外漏，甚至吸入其他液体，是真的吗？有哪些潜在风险？ -> 正文阅读

[两性话题]博主发现大头瓶盖瓶装水设计缺陷，可能出现气体、液体外漏，甚至吸入其他液体，是真的吗？有哪些潜在风险？

[收藏本文] 【下载本文】

有网友在社媒发布视频，称大头瓶盖瓶装水设计缺陷，引发网友担忧和热议。据网友视频实测显示，农夫山泉水溶 C 大头瓶盖，在未完全拧开、仅轻微松动的状态下，…

这不是38mm大口瓶的问题，
可能是双片盖本身设计的一个瑕疵，目前应用这种盖最多的就是农夫山泉旗下的饮料。

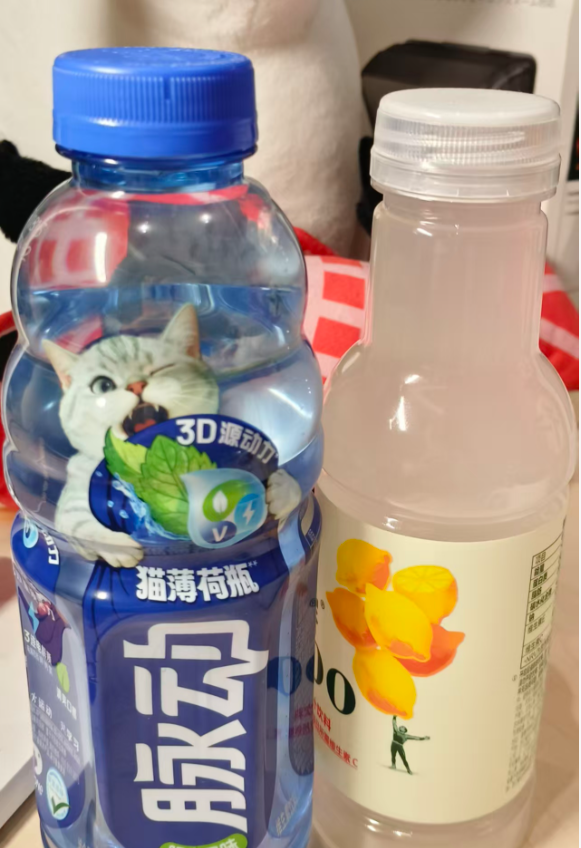

简单买了瓶脉动和水溶C100做下测试，这俩都是38mm瓶盖。

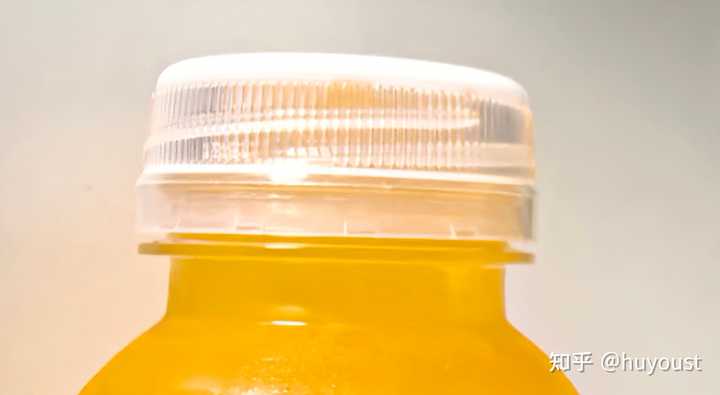

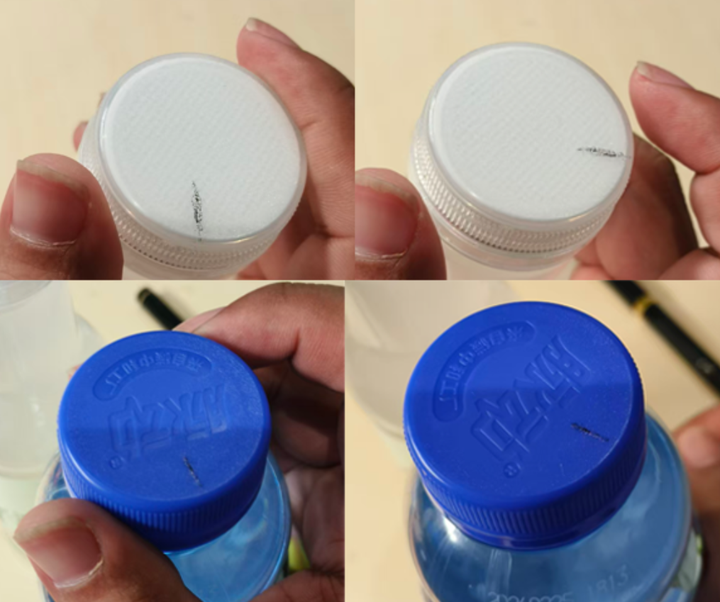

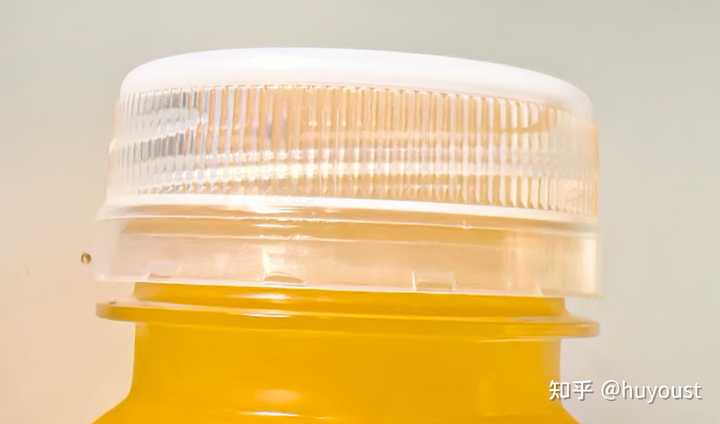

首先在瓶盖做下标记，然后拧动30-60°左右，即可在不破坏防盗环的情况下拧松瓶盖。
这种现象是正常的，
因为瓶盖防盗环是靠瓶盖旋转产生的力拽断，而瓶盖材料本身就需要不错的弹性，支持其轻微的形变，否则会严重影响密封性。

然后你就会发现，
水溶C100旋转的角度更大一些不说，使劲一捏就会噗的一声，发生泄露。
为了保证准确，又去买了瓶茶π（同属农夫山全旗下）进行测试，结果相同，
评论区还有用非农夫山泉旗下的产品测试的也都出现类似的情况。
而脉动拧松后，即使倒过来使劲捏，也没出现泄露的情况，说明确实和38mm瓶本身关系不大。
也不排除可能是瓶子太硬，不容易使劲，导致无法观测到的问题。

那问题在哪呢？

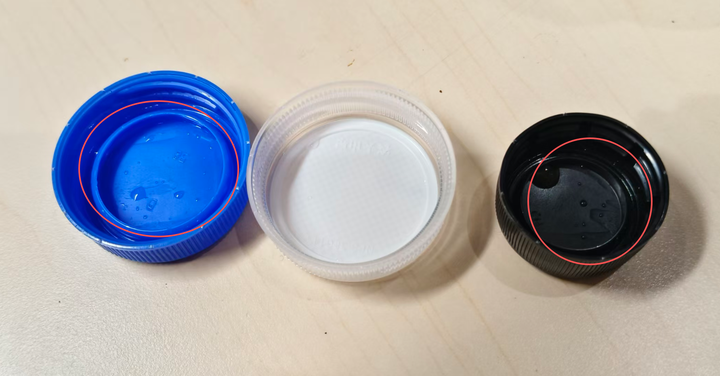

我们取下瓶盖进行观察，
刚好外卖还送了瓶百事，一起拿来当参照物。

看出问题了吧，脉动也好，百事可乐也罢，使用的是注塑一体成型的单片盖，
内部有一个很深的侧封环，
这样在瓶子拧紧的时候，不光可以借助瓶口和盖体材料发生弹性形变死死的抵住瓶口，
内部的侧封环也会发生轻微形变，抵住内部瓶沿，达到双层密封的效果。
市面大多数饮料，矿泉水都是这类单片盖。

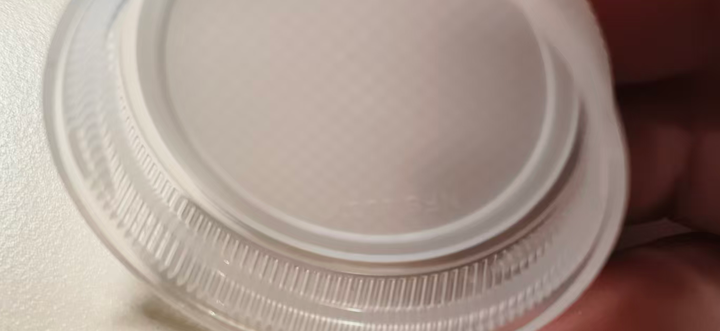

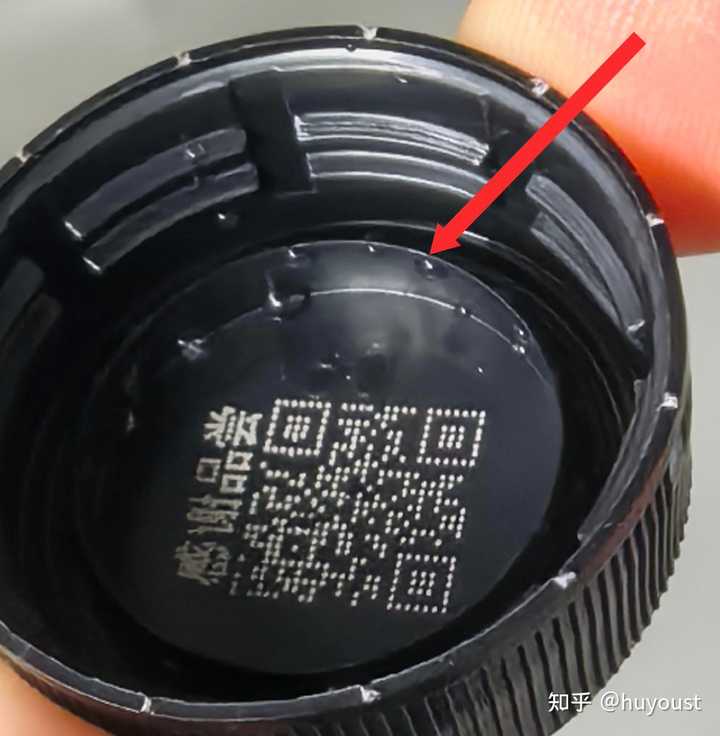

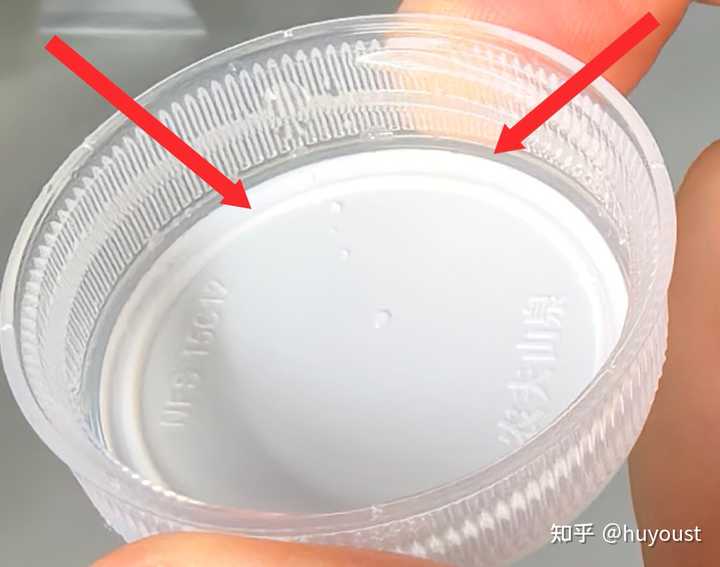

而农夫山泉则是采用的双片盖，
在底部额外加入一个有弹性的独立垫片，并缩短了侧封的高度（只有不到1mm）

问题就在于这个垫片侧封太短，且弹性更大，本身比单片盖更软，
稍微拧松点后，瓶口和侧边的密封都会失效。
由于这种瓶盖常见于农夫山泉旗下产品，估计有相关专利，我们直接去搜索下专利信息。

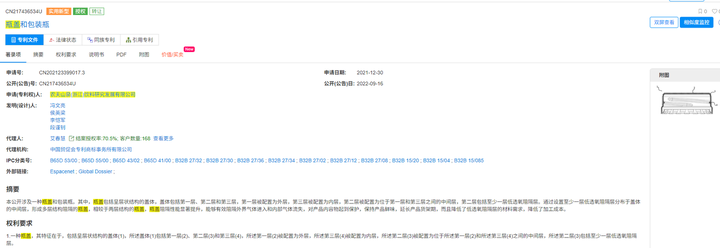

介于大厂专利众多，且包装和官网不会标注，只能挨个比对近似的。可能是专利CN217436534U（类似的专利有好几个）

申请时间是2021年，
描述是：三层结构，中间有一层低透氧阻隔层，可以有效阻隔外界气体进入和内部气体流失，对产品内容物起到保护，保持产品鲜味，延长产品货架期，而且降低了低透氧阻隔层的材料需求，降低了加工成本。外壳由聚烯烃制成。
目前的状态是授权，转让，看来不止是农夫山泉一家使用。

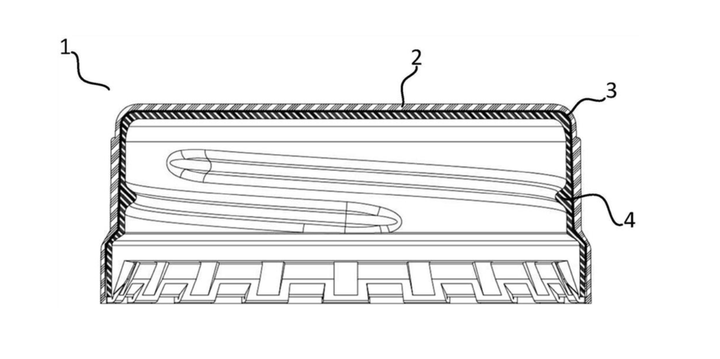

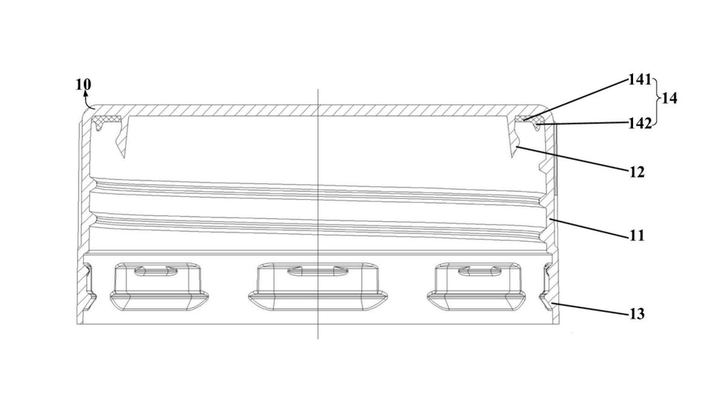

专利描述产品结构图
由于这种垫片+盖子的双片盖算不上啥大专利，很多产业的瓶型都在用，
具体有没有泄露风险这些问题，主要看各个厂家的工艺和实际产品，也没法说只要是用双片盖就有这瑕疵。
毕竟正常来说相同规格双片盖成本是高于注塑一体成型的单片盖的，故意偷工减料嫌疑不大。
那肯定有人好奇了，既然有这种瑕疵，没有相关规定监管检测吗？
检测确实有，还挺多。

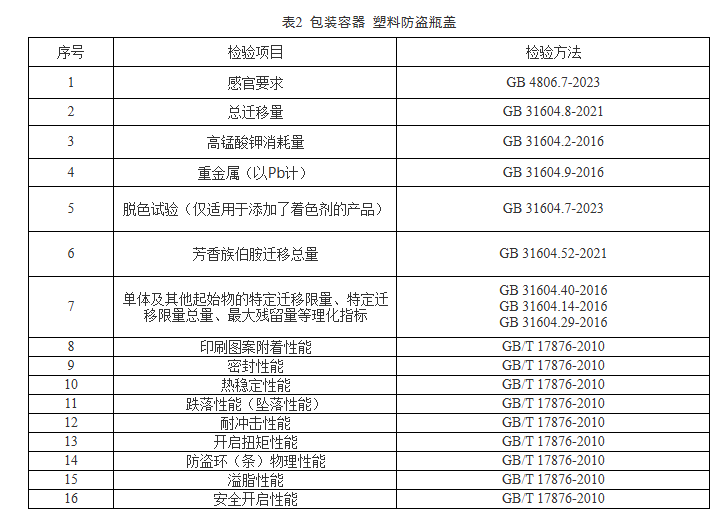

正常塑料瓶相关检测依据主要是：
GB 4806.7-2023 食品安全国家标准食品接触用塑料材料及制品
GB 9685-2016 食品安全国家标准食品接触材料及制品用添加剂使用标准
GB/T 17876-2010 包装容器塑料防盗瓶盖
GB/T 32094-2015 塑料保鲜盒
BB/T 0025-2004 30/25mm塑料防盗瓶盖
QB/T 4049-2021 塑料饮水口杯

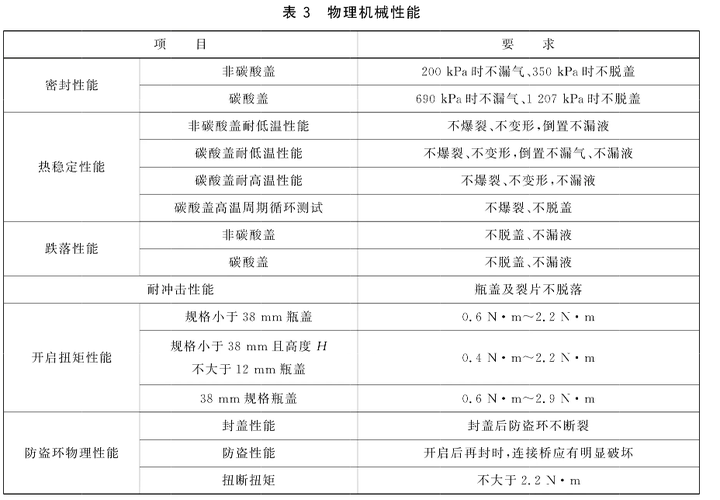

这些标准囊括了各种物质的迁移量，密封性能，热稳定性能，开启扭矩性能，防盗环物理性能，溢脂性能，安全开启性能等方方面面一大堆测试。

然而这个拧松会漏的情况恰巧卡了一个检测bug，

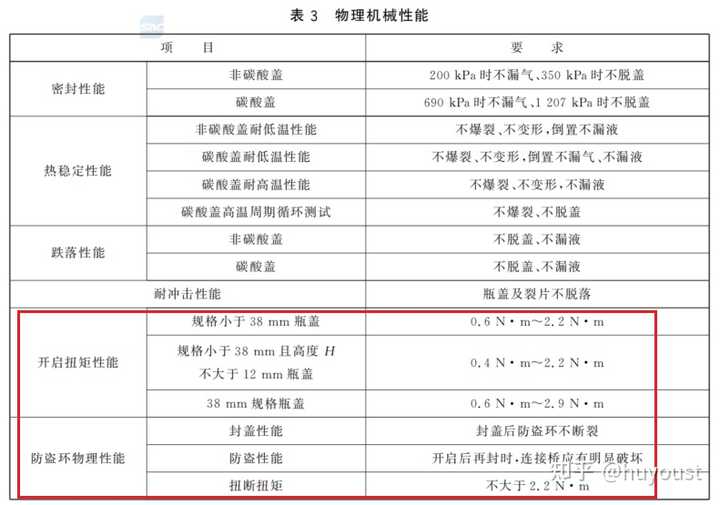

在物理机械性能方面，要求是38mm瓶盖开启扭矩性能在0.6N?m-2.9N?m，防盗环扭断扭矩不大于2.2N?m。
既在这个力的范围能能拧开瓶盖，没有拧松相关的检测内容。

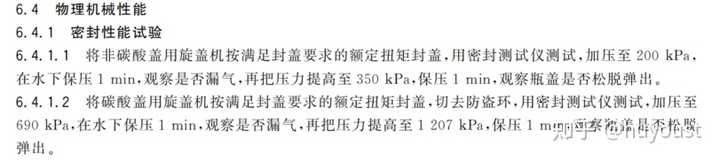

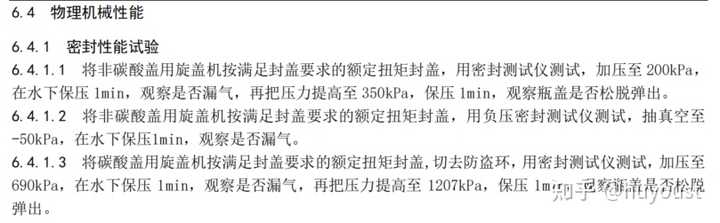

在临界密封测试方面，
则是要求按额定扭矩封盖，
然后切掉防盗环用密封测试仪加压至200kPa保压一分钟，检查是否漏气。
再把压力增加到350kPa，保压一分钟，观察瓶盖是否松脱弹出。
也没有拧松状态下的相关测试要求。

所以，这种瓶盖是完全合乎国标的合格品。
那这种瓶盖应用这么久，厂家就没一点发现吗？
在翻阅专利信息的时候，发现了一个有意思的事，
厂家在2024年又重新申请了一个专利CN219770616U，
大概内容是：在垫片的基础上，又加了一个注塑一次成型的侧封环，这个设计看起来已经足够解决瓶盖拧松可能漏的问题。

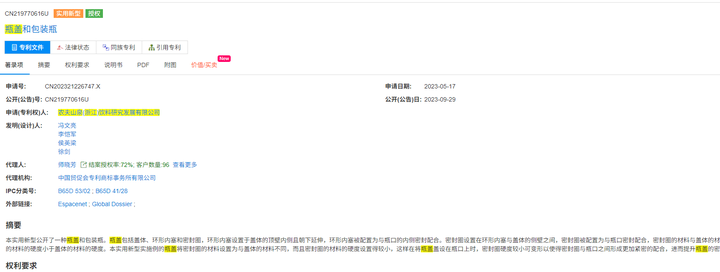

CN219770616U

然而截止2026年4月底，这种瓶盖并没有更新，也可能厂家也没发现这个瑕疵，这个专利本身就是用于其他产品。
说实话，
目前这种瓶盖应用最广的是农夫山泉，如果被有心人利用造成公共舆论事件，
像瓶盖这种基数巨大的通货，产品召回加生产线重做，再加销量影响，最终造成的损失会非常非常非常高。
估计会在后续慢慢更替吧。
送礼物
还没有人送礼物，鼓励一下作者吧

我自己在超市买了几瓶饮料，测试了一下。
测试方法很简单，将瓶盖打开到防盗环恰好保持不断裂的最大位置，挤压瓶身，看有没有液体流出来。
请看视频：

02:03
超市常见饮料盖子密封性测试
测试发现：
1）小头瓶盖的基本都没有发生问题。
这次测试中，农夫山泉的天然水、纯净水、元气森林的气泡水都没有发现问题。
2）大头瓶盖有的有问题，有的没问题。

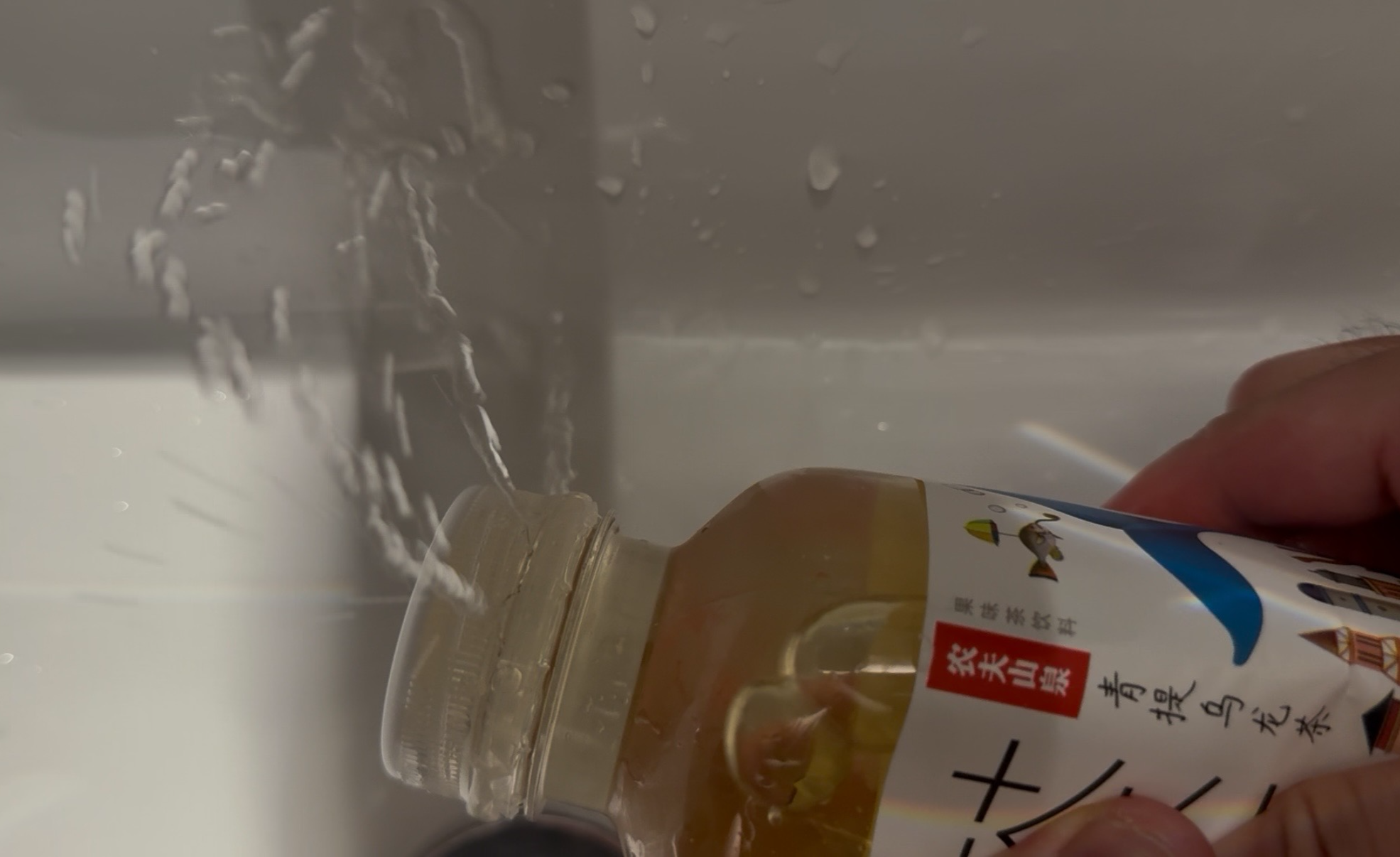

脉动和果子熟了乌龙茶没发现问题。茶π，东方树叶，以及味全每日C都有问题。其中甚至有挤压时饮料直接喷射出来的状况。
大家也可以在买饮料的时候顺便测试一下，看看是否有别的饮料也存在问题。
很好奇，这么明显的BUG，怎么在现在这个时间点，在2026年4月才被发现。是之前真的没人做过这种测试，还是说之前没问题，最近刚换了包装？
说到安全隐患，这样的包装肯定是有安全隐患的。可以说防盗环「形同虚设」了。
具体要分两个方面讲：「食品安全（Food safety）方面」和「食品防护（Food defense）方面」。
食品安全隐患，指的是各种非故意的污染。
在防盗环不断开的情况下，既然饮料能从瓶子出来，那外界的空气肯定也可以进去。空气中的微生物进入饮料内，可能会在饮料中繁殖，导致饮料腐败变质和食品安全问题。这样的饮料，由于防盗环是完好的，你不可能注意到它曾经「被微微地打开过」。
食品防护隐患，指的是人为蓄意破坏、蓄意投毒的可能性。
正如拍摄视频网友所说，不法分子可以利用这个BUG在瓶子中替换掉原有的饮料，或者在饮料中加入一些东西，同时保持瓶盖防盗环完好。你无法看出这瓶饮料被人动过手脚。
当然这种可能性是很低的。如果真准备搞事的话，直接买一些新的瓶盖也不是太难的事情。
在我的测试中，不是所有的大头瓶盖都有问题，这说明这个BUG也是比较容易被修复的——只要调整瓶口和瓶盖的形状，调整螺纹的间距，保证在防盗环断开之前瓶内还是处于完全密封状态，就行了。
希望各个企业可以自我排查一下，有BUG的企业能尽快修复这个BUG。

马上去买了两瓶，参照视频一试，还真是这样。

原理嘛，其实很简单。

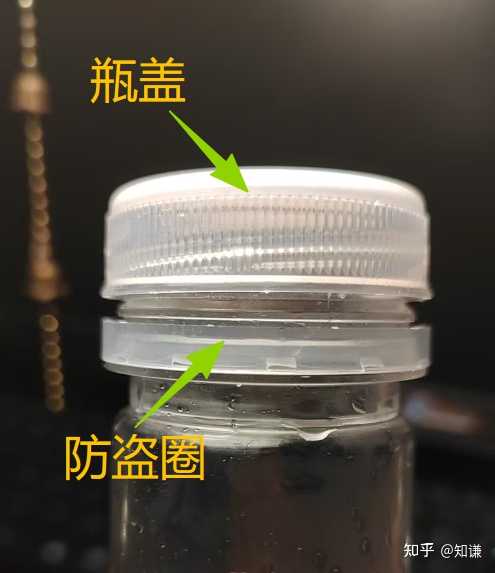

首先，大家以为，饮料瓶的瓶盖和防盗圈之间的连接是直接被旋开的吗？

并不是！主要是被上下“拉”开的。

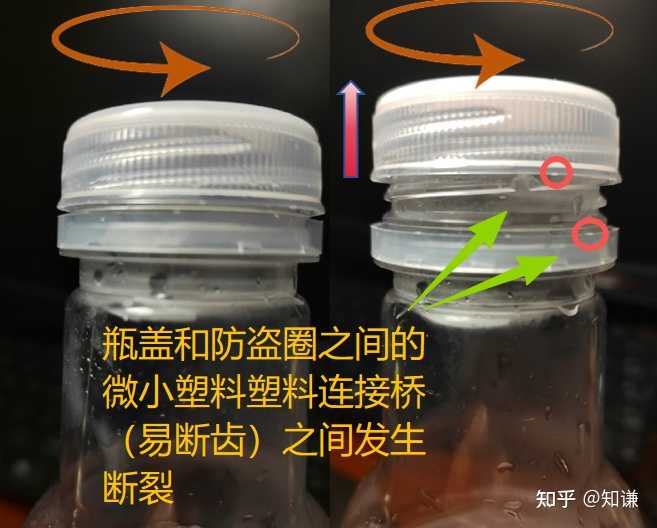

逆时针旋转瓶盖时，盖体会因螺旋作用而上升，而防盗圈会被卡槽卡住，它们之间的连接桥（易断齿）就会发生断裂，无法复原，因此就成了判断包装完整性的重要依据。

也就是说，一旦发现饮料瓶的瓶盖和防盗圈裂开了，那这瓶饮料 100% 就被开过了，这很好辨认。
所以叫做防盗圈（或防盗环、防伪圈）。
而且，通常饮料瓶盖的密封性失效，是晚于防盗圈断开的。
说白了就是，
防盗圈先断开，然后瓶盖需要再旋转一段位移，才能彻底失去密封性，让饮料能够流出。
否则，就会像视频中说的那样，防盗圈都没断裂开，饮料就漏了出来。
那么，视频中的这种现象到底是怎么回事？
这是因为，

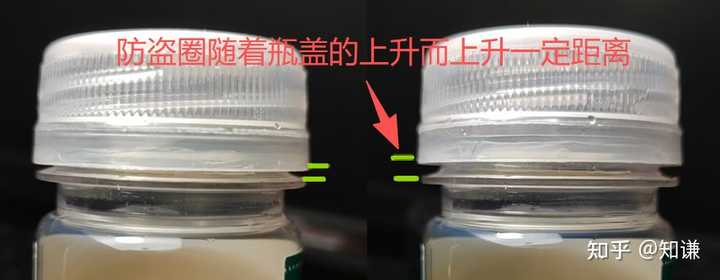

有一种防盗圈，在瓶盖逆时针旋转并向上升高时，不会马上被卡槽卡死而快速与瓶盖分离。
而是会随着瓶盖向上移动一段距离↓，这期间，不会和瓶盖发生断裂分离。

但是，虽然没有分离，但瓶盖的确实打实地上升了，而且，恰好到了密封失效的程度。

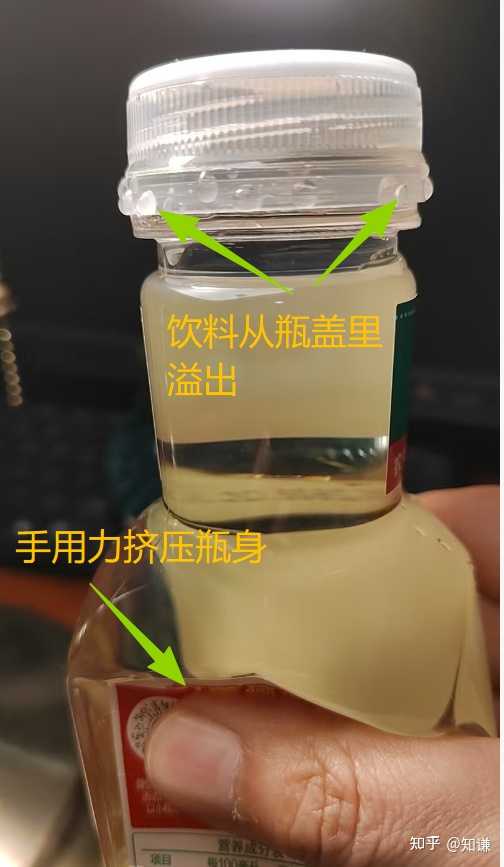

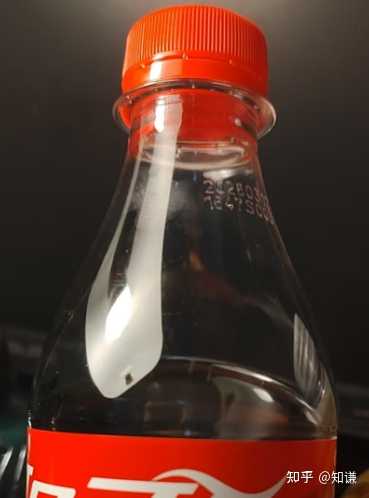

此时，若瓶中只是液体（或压力较低），稍微用力挤压，或者把瓶倾斜、倒置，液体就会流出来。
这就是视频中描述的那种现象。
此时，若瓶中有较多气体（有较强压正），会“呲”的一声，发生放气。
这就是碳酸饮料（如瓶装可乐、雪碧等）的压力缓冲保护原理。（相信这个“呲”的一声，大家都不会陌生）

因为碳酸饮料瓶内存在较大内压，突然间拧松瓶盖可能会使饮料随着气体爆冲出来。
此时，若让防盗圈先跟着瓶盖上升一段，既能缓释掉一部分气压，又能暂时“拉住”瓶盖而防止饮料爆冲（甚至瓶盖飞击伤人）。
但是，有较强正压的碳酸饮料瓶采用这种设计，真的有用；其他内压很小的饮料采用这种设计，就让人费解了。
而且，正因为在防盗圈断裂前就失去了密封性，
一来确实可以利用负压吸入其他液体到瓶中，
二来随着空气的进入，可能会带进微生物，从而打破瓶子内部原有的无菌、无氧等固有环境，引发饮料变质变味。
所以，
这种设计的目的到底是什么，还真搞不懂了。
（答主有试过其他一些非碳酸饮料，如有些也有这种情况，不只是视频中说的这类大头瓶盖）
我在怀疑，是不是商家采购瓶盖（或敲定瓶盖设计）时，疏忽了？

还是观察一下，看看有没有更好的解释吧。
送礼物
还没有人送礼物，鼓励一下作者吧

知道为什么买饮料要挑看着液面高高的。
2015年左右，闲的没事去仓库帮忙打包，打包的小伙跟我很聊的来，他教我如何去超市喝不花钱的饮料，就是把瓶盖拧松但不拧开，举过头顶，张着嘴巴，使劲一挤，喝一大口。不能太贪心，一瓶只喝一口就行，不然会被发现。
*******************************
还有一些趣事，一个德国留学回来的小伙给我们科普，kfc的番茄酱包装上有数字，数字越大，番茄酱越酸（也好像是越甜），大家奉为圭臬，深信不疑。
后来我跟美工去吃肯德基，刚好拿了几包番茄酱，我要开始表演了，给美工科普番茄酱包装上的数字和酸度的关系，洋洋洒洒说了一分钟。美工一脸黑线，他说他们实习的时候去工厂参观产线，包装上一般有个十字线，是多种颜料印刷的，如果喷涂没对齐的话十字线有重影，根据数字就可以快速定位到有问题的产线。数字跟番茄酱酸度没有关系。

这应该属于设计缺陷，而且好像确实还没有直接的标准可以约束，也就是它还是符合相关标准的。
得亏这些饮料不是茅台。
刚好吃完饭顺手买了两瓶水，瓶盖一大（约40mm）一小（约30mm）。

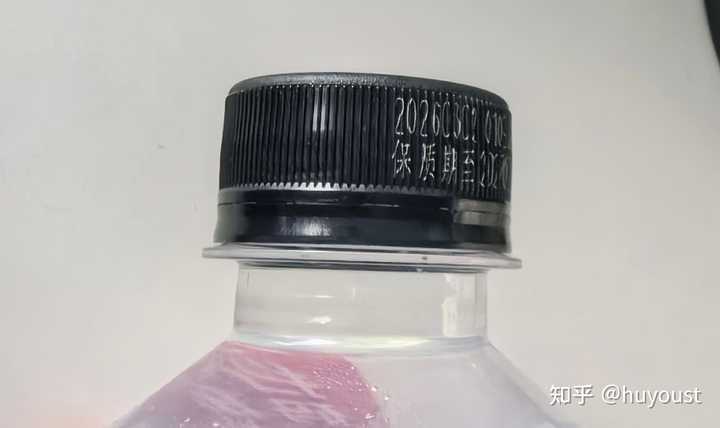

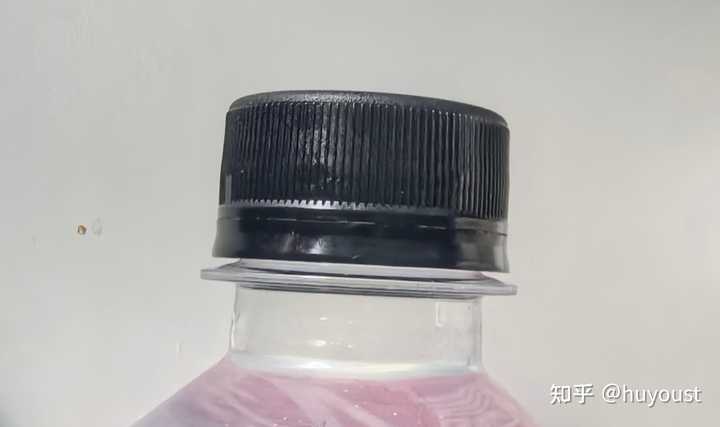

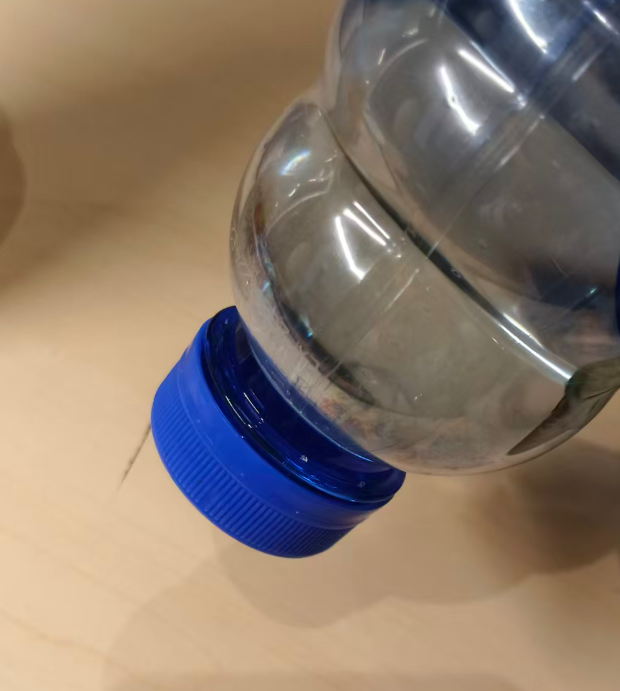

对于这个大口的，下面都是没有破坏防盗环的情况，但是第二张图已经完全失去密封性了。

实际上，对于小口的，也能拧得动，能拧大概1/3圈而不破坏防盗环，但是试了一下，没有明显破坏密封性。下面两图都没有破坏瓶子内部的密封性：

具体原因，这应该跟瓶盖，瓶口，密封环的整体结构有关，涉及到螺纹导程，瓶盖结构，密封环材料工艺这些，感兴趣的我觉得这也算一个很好的有意思的课题了，可以深挖结构工艺成本可靠性安全性这些。
观察到的一些细节：
瓶盖底是平的

里面有这样的一圈凸起，应该和密封性有很大关系

此外，我这个大头瓶盖，拧开盖子之后，瓶子上的防盗环可以手动轻松上下挪动。但是小盖子的那个瓶子，防盗环上有类似的棘齿结构，拧开盖子之后，反而剩下的防盗环无法上下晃动了，直接卡死了。
实际上，想要解决的这个设计缺陷也简单，毕竟上面那个小瓶盖的瓶子已经有现成的方案。
再继续查了一下，原来这个问题早就有人关注，但是有些厂偏偏不用，不想交专利费？专利规避？还是嫌工艺贵？

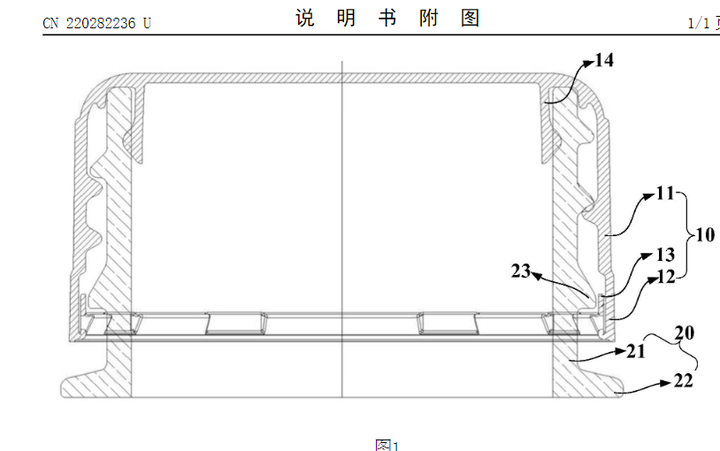

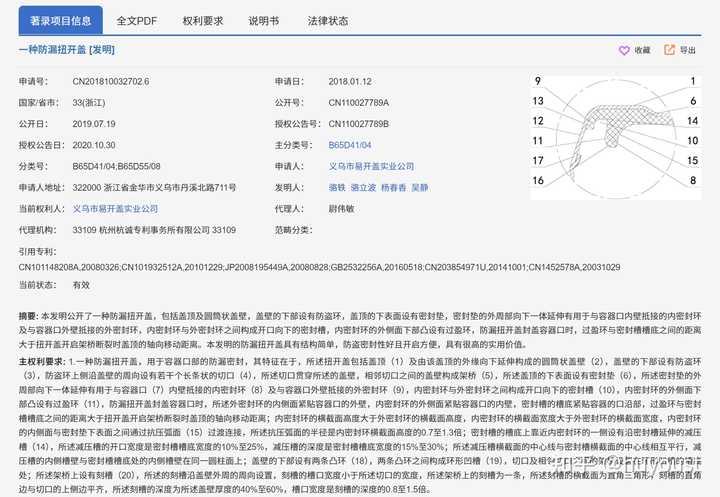

比如大家可以看下这个专利（实际上如果查专利，更早就已经有人注意到这个问题，这个是现行有效的专利），就是为了解决这个问题的。

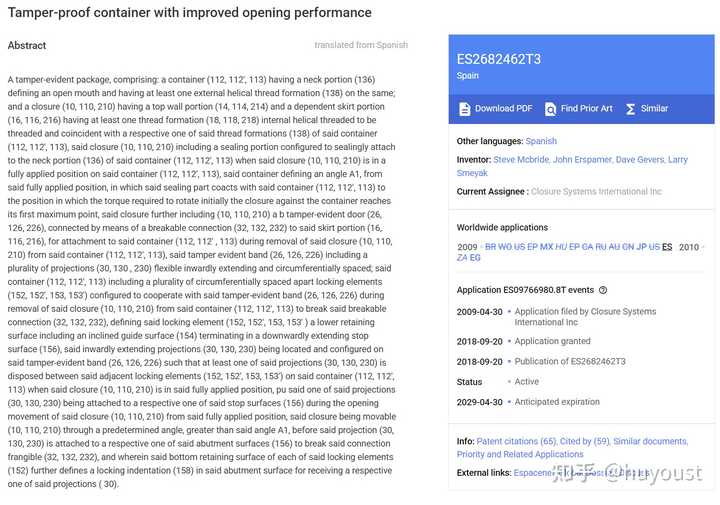

国外也有：

从结构设计的角度讲，要实现“先断桥、后失密”这样的安全设计，我能想到的就有：
1）跟CN201810032702.6一样的密封思路，上面的外星人这个瓶盖就类似，属于是增加密封的轴向裕量；2）密封环内部棘轮结构，也就是阻止密封环跟着转；3）顶盖上一定弹性的密封圈，跟1）一样也是增加密封的裕量
至于“先失密，再断桥”，这个我是想不出来有什么显而易见的好处，哪怕是可乐那样的充气饮料，也完全没必要，因为即便考虑到高压，逻辑上的关键也不是“密封先坏”，而是“防盗证据先出现，随后受控泄压”。你一样可以通过瓶盖与瓶口的设计，一旦动过手脚，让防盗证据先出现，然后再另一个结构受控泄压。
我猜这些肯定都有相关的专利，而且他们行业内肯定知道这个事情，如果想不出新的设计又不想出钱，就只能规避。
关于瓶装水这类塑料防盗瓶盖的相关标准，简单查了一下。
目前现行的核心标准核心可参考 GB/T 17876-2010《包装容器塑料防盗瓶盖》。这是目前公开平台显示的现行推荐性国家标准，适用于以聚烯烃为主要原材料、经注塑、热压等工艺成型的饮料用塑料防盗瓶盖。

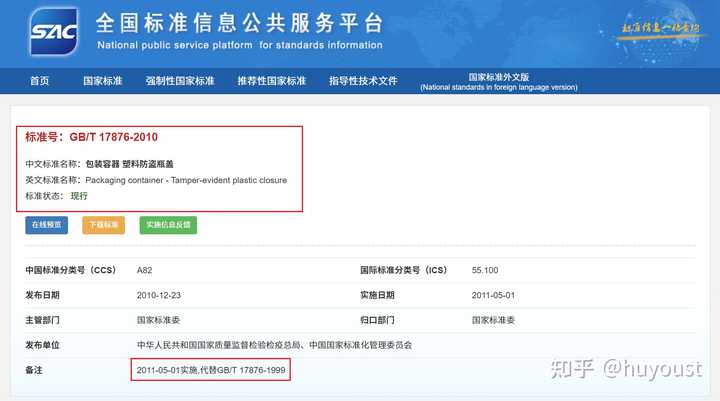

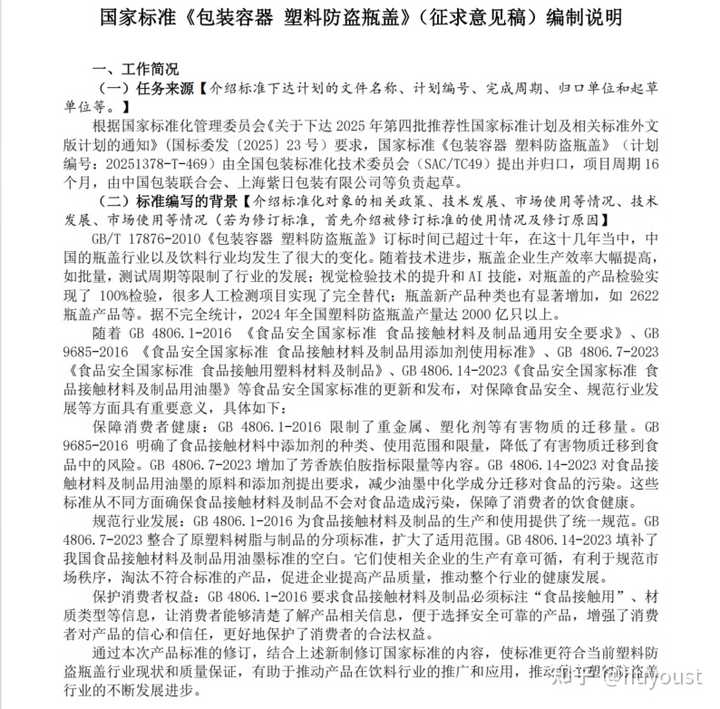

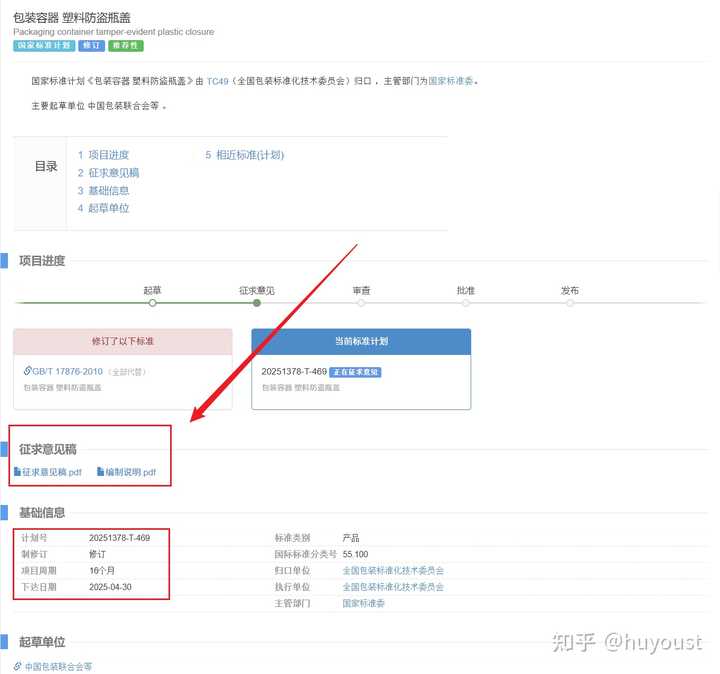

全国标准信息公共服务平台显示该标准现行，且已有修订计划 20251378-T-469 正在征求意见。大家正好可以去提。

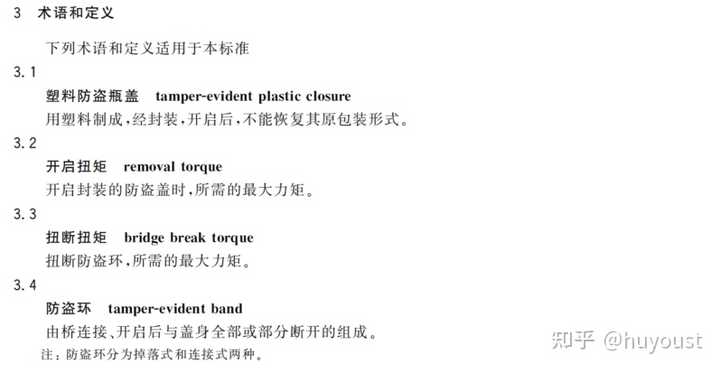

根据GB/T 17876-2010《包装容器塑料防盗瓶盖》，塑料防盗瓶盖是开启后不能恢复原包装形式的（ plastic closure）；防盗环（ tamper-evident band ）是由桥连接、开启后与盖身全部或部分断开的组成，且分掉落式和连接式两种。标准还规定了防盗环相关要求，例如封盖后防盗环不断裂；开启后再封时，连接桥应有明显破坏；扭断扭矩不大于2.2Nm。

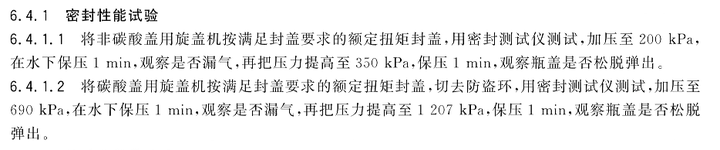

但是里面确实没有提到密封性与防盗性的关联性能：
