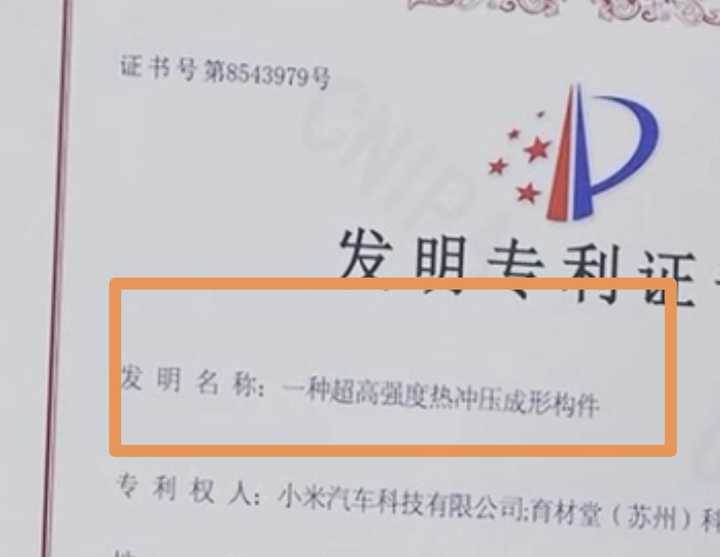

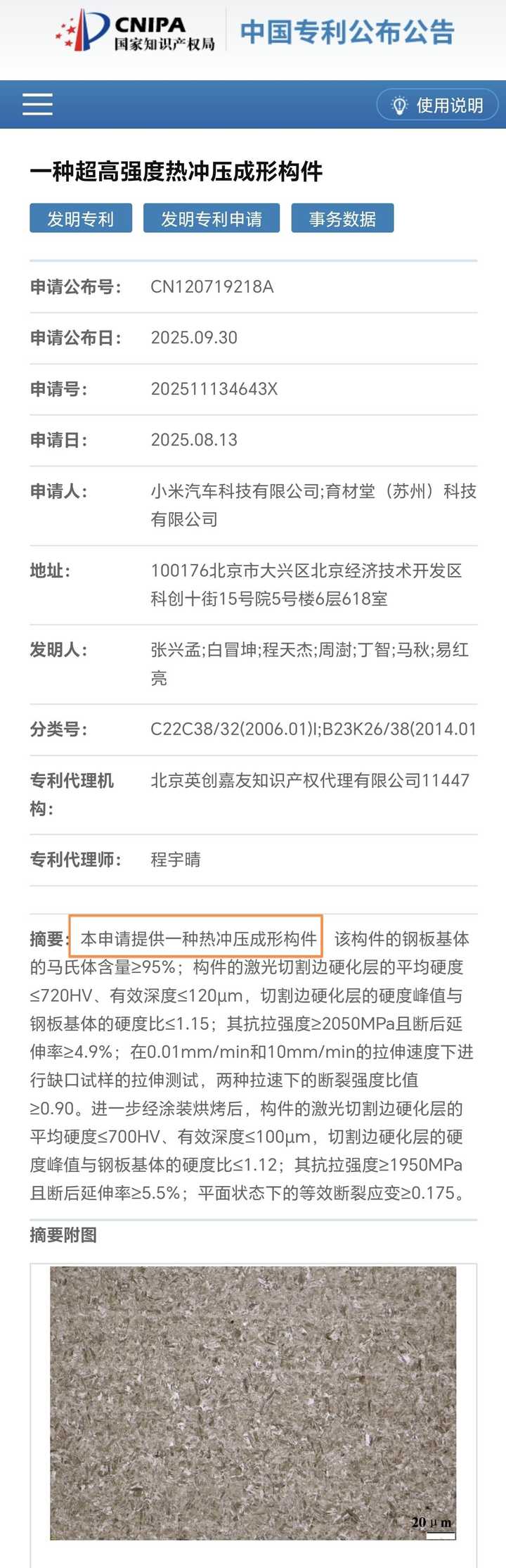

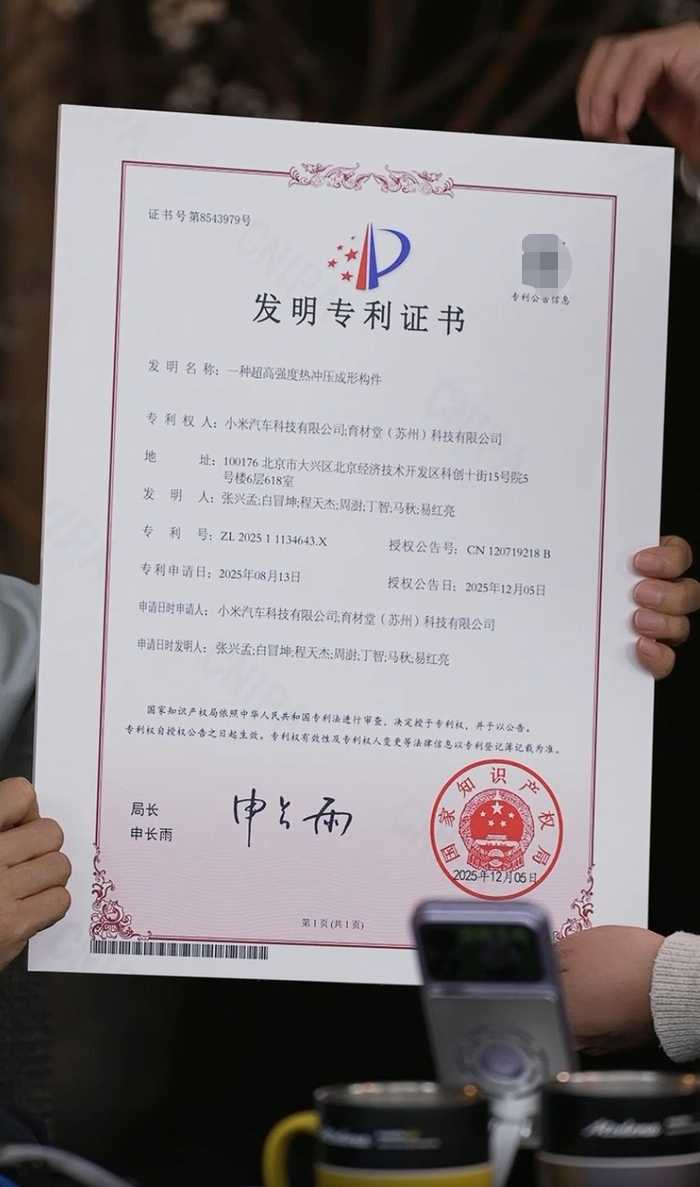

首先，这个专利是2025.12.5刚授权的，到现在也才一个月多点（现在是2026.1.9），雷军在直播中就能把一个刚授权一个月的专利拿出来宣传，看得出来大家是对专利越来越重视，专利在企业宣传中也越来越有分量了。如果大家都不重视专利，雷军又怎么会把专利专门拿来宣传。谁还能说专利行业江河日下了。

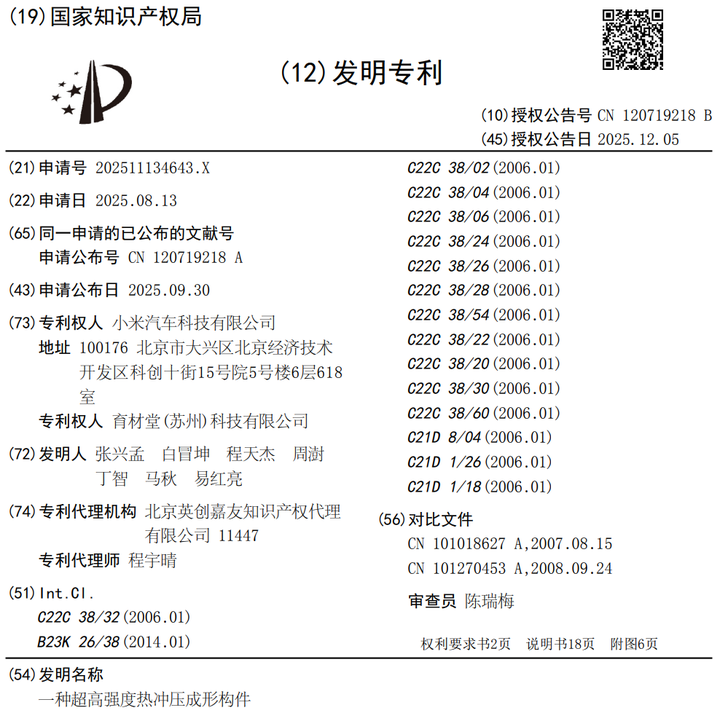

其次，这篇专利不是小米单独申请的，是和育材堂一起申请的，而这个信息是当初在YU7发布会上就公开说明的。产学研的典范了属于是，不仅通过项目获得了商用成果，连专利权也和研究机构共享。
这篇专利的背景技术部分写得非常完整，很便于大家理解为什么这么推崇2200MPa超强钢。
背景技术摘录：
为了获得抗拉强度超过2000MPa的超高强度钢板，高碳含量设计是最有效也是最经济的手段。然而，碳含量升高则意味着钢材的脆性将会增加，同时韧性也会降低，氢脆敏感性明显增加。特别是抗拉强度达到2000MPa以上的具有铝合金镀层的钢板热冲压成形构件，氢脆断裂是其生产制造过程中尤为突出的问题。热冲压成形构件的生产制造过程主要为，钢材坯料经过加热和热冲压成形后得到热冲压成形半成品，随后通过激光切割获得具有最终轮廓的热冲压成形构件，经长途运输至焊装车间进行总成及白车身焊装。经过激光切割后的热冲压成形构件的激光切割边极易出现氢脆问题，尤其是在焊装过程中，极易在激光切割边的应力集中区产生裂纹，并由此迅速扩展形成脆性断裂，从而导致热冲压成形构件失效。
中国专利CN116287989A公开了一种热冲压用钢材、铝硅镀层热冲压用钢板、汽车结构件，该钢材在热冲压成形后的抗拉强度可超过2100MPa。为了获得超高强度和良好韧性，该专利钢材组分中添加了较多的Cr、Mo、Ni，这些高淬透性合金元素的添加使其具有极高的淬透性，高淬透性将导致钢材在发生马氏体相变后产生高相变应力，甚至在显微组织中形成相变微裂纹，从而致使热冲压成形构件的韧性急剧降低，零件的氢脆风险明显增高。此外，Ni和Mo元素价格昂贵，添加较高含量的Mo和Ni将导致钢材成本的增加，难以满足汽车行业的成本要求。
中国专利CN106399837A公开了一种超细晶粒的热冲压成形用钢材、制造工艺、热冲压成形工艺及热冲压成形构件，该钢材经热冲压成形后具有1800～2200MPa的抗拉强度。该专利虽然强调了微合金析出对于降低马氏体基体碳含量进而改善热冲压成形构件韧性的技术效果，但是其并未考虑添加较高含量的合金元素对热冲压成形构件激光切割边的不利影响，尤其是添加Mn和Mo等同时提高钢材的碳当量和淬透性的元素，在激光切割构件时使得切割边产生高硬度马氏体层，进而增加了构件切割边的氢脆风险。同时，高合金设计也造成钢材的生产过程中容易产生硬脆的马氏体，增加了加工以及板型控制的难度，不利于生产成本管控。
中国专利CN115478227A公开了一种热冲压成形用钢板、热冲压成形构件及钢板制造方法，该钢材热冲压成形构件的抗拉强度可以达到1750~2100MPa。该专利为了避免组织内产生硬脆孪晶马氏体，进行改善热冲压成形钢材的韧性，该专利在合金设计时重点控制了马氏体相变的终了温度，但是该专利同样没有关注到激光切割对于产生氢脆问题的重要影响，激光切割会导致热冲压成形构件的切割边形成硬脆的马氏体层，从而降低热冲压成形构件切割边抵抗氢脆断裂的能力。
综上所述，通过现有技术虽然可以获得抗拉强度超过2000MPa的钢材热冲压成形构件，但是现有技术中均没有意识到钢材热冲压成形构件，尤其是经过激光切割的热冲压成形构件中，普遍存在的氢脆风险显著提高的问题，现有技术中更没有能够有效克服钢材热冲压成形构件氢脆问题的解决手段。为了满足当前汽车行业对于钢材热冲压成形构件力学性能所提出的极高要求，亟待开发一种抗拉强度超过2000MPa、且具有低氢脆敏感性的热冲压成形构件。
简单总结就是，2000MPa抗拉强度以上的钢材构件是有的，但是存在氢脆风险，这篇专利主要是解决这个问题的。
保护范围：
这篇专利已经授权，所以是需要分析其保护范围的。

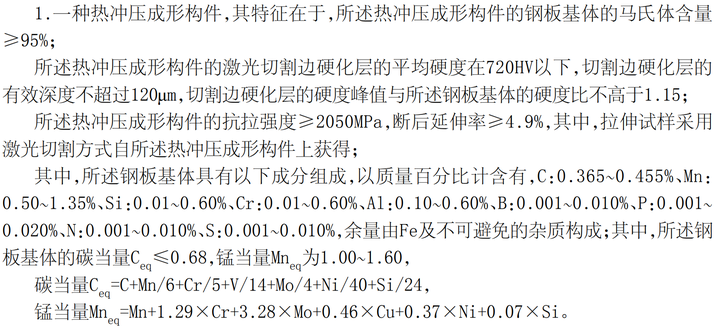

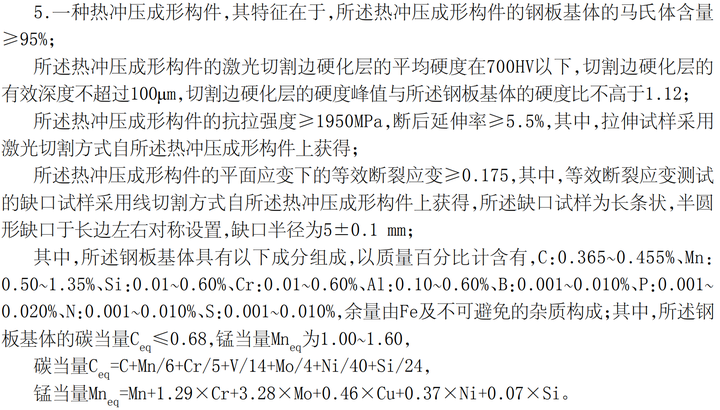

这篇专利有两个独权，分别如下：
|
