[工程技术知识] 做机械的为什么一定要下车间？

万年历购物网址日历小说 | 三峰软件天天财富小游戏视频推荐小游戏

TxT小说阅读器
↓小说语音阅读,小说下载↓

一键清除系统垃圾
↓轻轻一点,清除系统垃圾↓

图片批量下载器
↓批量下载图片,美女图库↓

图片自动播放器
↓图片自动播放,产品展示↓

首页日历2025 日历2026 日历2027 日历知识 | 每日头条视频推荐数码知识两性话题情感天地心理咨询旅游天地 | 明星娱乐电视剧职场天地体育娱乐

日历软件煮酒论史历史中国历史世界历史春秋战国三国唐朝宋朝明朝清朝哲学厚黑学心理学 | 文库大全文库分类

电影票房娱乐圈娱乐弱智火研中华城市仙家六爻佛门风水钓鱼双色球戒色航空母舰网球乒乓球足球 nba 象棋体操

商业财经知识科技汽车知识工程技术知识时尚与穿搭家居与生活设计艺术知识

知识库 -> 工程技术知识 -> 做机械的为什么一定要下车间？ -> 正文阅读

[工程技术知识]做机械的为什么一定要下车间？

[收藏本文] 【下载本文】

做机械的为什么一定要下车间？
关注问题?写回答
[img_log]
[img_log]
机械
工业工程
机械设计制造及其自动化
做机械的为什么一定要下车间？

两百公斤重的模具不设计吊装孔，你是想怎么运输？
你要怎么样才能知道，一个1块钱的零件是用不起多轴加工中心的，要在设计层面就考虑到最低加工成本
你要怎么才能知道，机床直接加工是不可能加工出镜面光洁度的
你要怎么才能知道螺丝孔不设计倒角是不可能把螺丝拧进去的。
你要怎么才能知道机器的精度是0.02但是它加工不出来0.03的尺寸
你要怎么才能知道，在旋转车床上面，零件的极限加工长度，不是你想象他能做多长就能做多长的，这个地球上还是有向心力和重力存在的
你要怎么才能知道？因为有热胀冷缩的存在，零件不可能配合位对零不考虑误差
要怎么才能知道，因为刀具的磨损和持续加工的热量积累，制造一个零件的误差和持续加工100个零件的误差是不一样的
总有人说书上可以把这些都写上去
但是老话说了，纸上得来终觉浅
你不实际去摸一下那个机器，摸一下它生产出来的零件，你是永远不会记得。他们需要在设计层面上注意的问题的

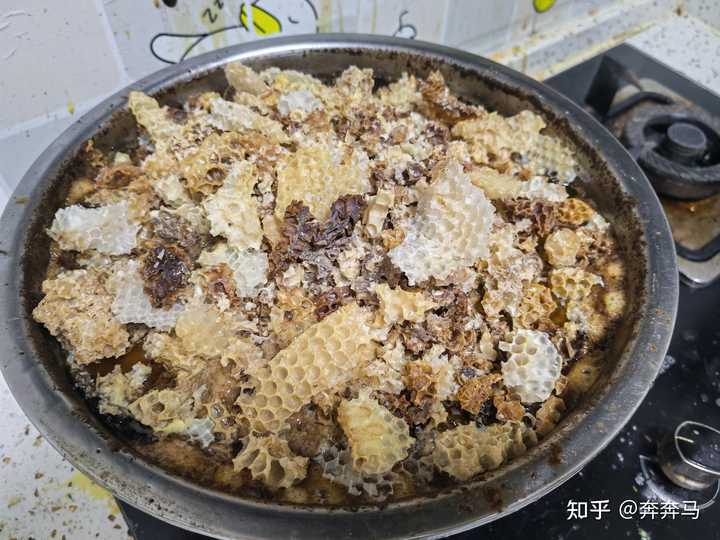

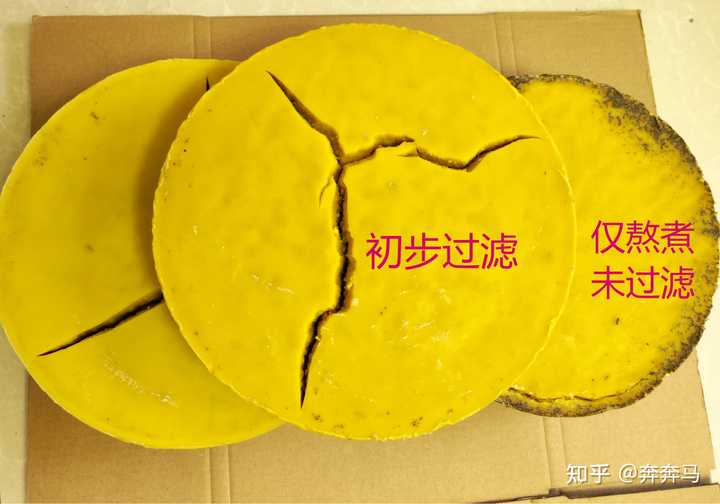

2024年，我经过试验、探索，完善了蜂巢的熬煮和蜂蜡提纯、过滤的方法，蜂蜡品相大幅提高，用蜂蜡做出的蜡烛也一批胜过一批。
为此，我还总结出了一套蜂蜡做蜡烛的具体流程，比如蜡液温度把握、发卡固定棉线等操作细节，于2025年3月在知乎发布，近一年来流量始终挺高，教会了十几个知乎好友用蜂蜡做蜡烛、做润唇膏。

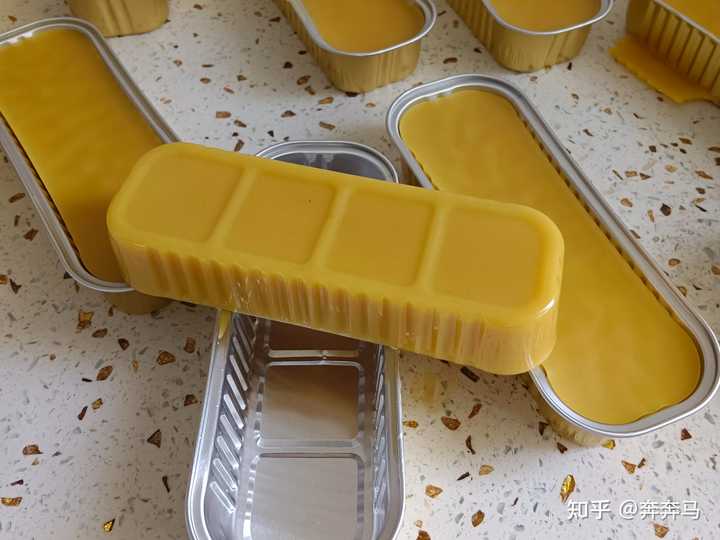

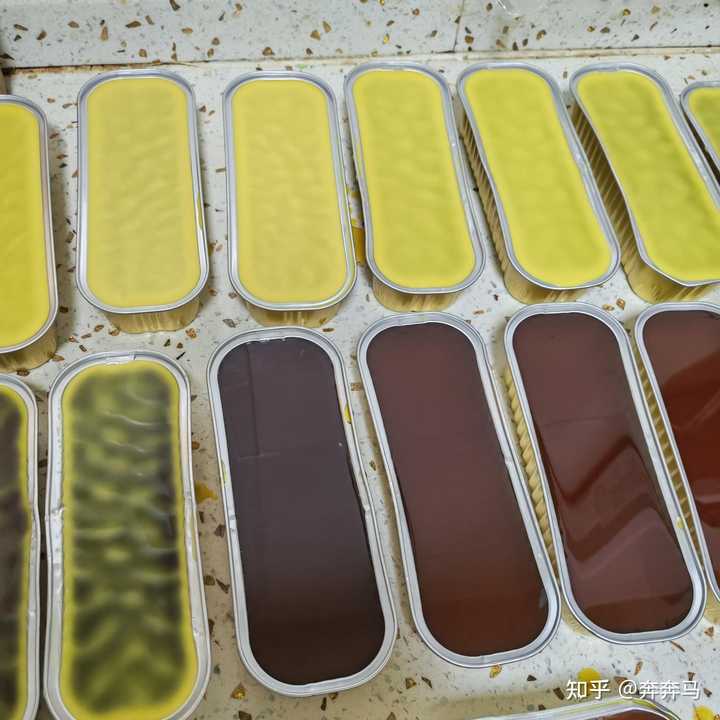

倒入铝盒模具，等待凝固的蜂蜡

随着蜡烛的销量增加，以及夏季的到来，我每天要去蜂场忙着开箱检查、培育蜂王、割脾取蜜等工作，做蜡烛的时间可就捉襟见肘了。于是，我开始教我母亲做蜡烛，我妈的每天的任务其实就是帮我接送一下孩子，每天白天就能抽空帮我做一批蜡烛（晚上我也会做），这样我就有更多的时间忙蜂场的事务了。
本想着我妈每天看着我做蜡烛，看也该看会了，况且蜂蜡都是我提前过滤好的蜡块，想要做出蜡烛，总共也就熔蜡、模具穿线、倒蜡液、二次加注这么几个步骤，应该并不难。
可让我妈独立操作后，做出了蜡烛总是不理想，要么蜡烛底部凹凸不平，要么蜡烛头部类似出现不光滑的“纹路”，甚至个别蜡烛会开裂……

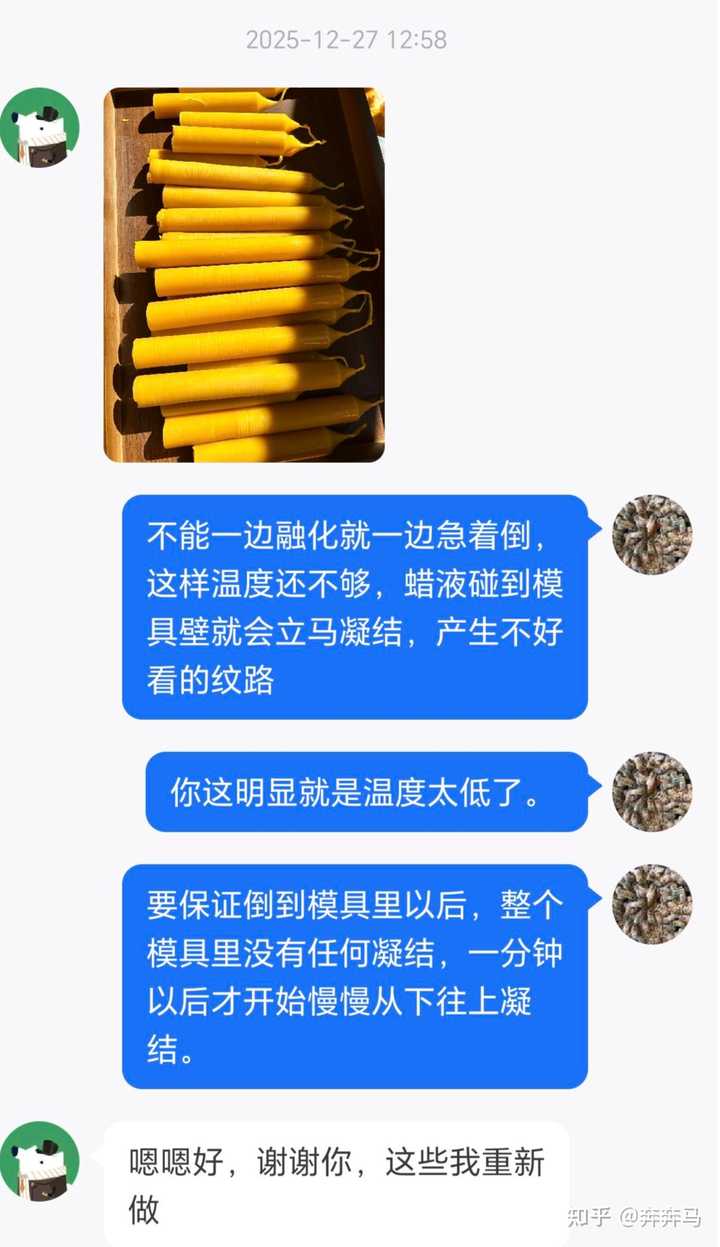

来自一位知乎好友的认真请教

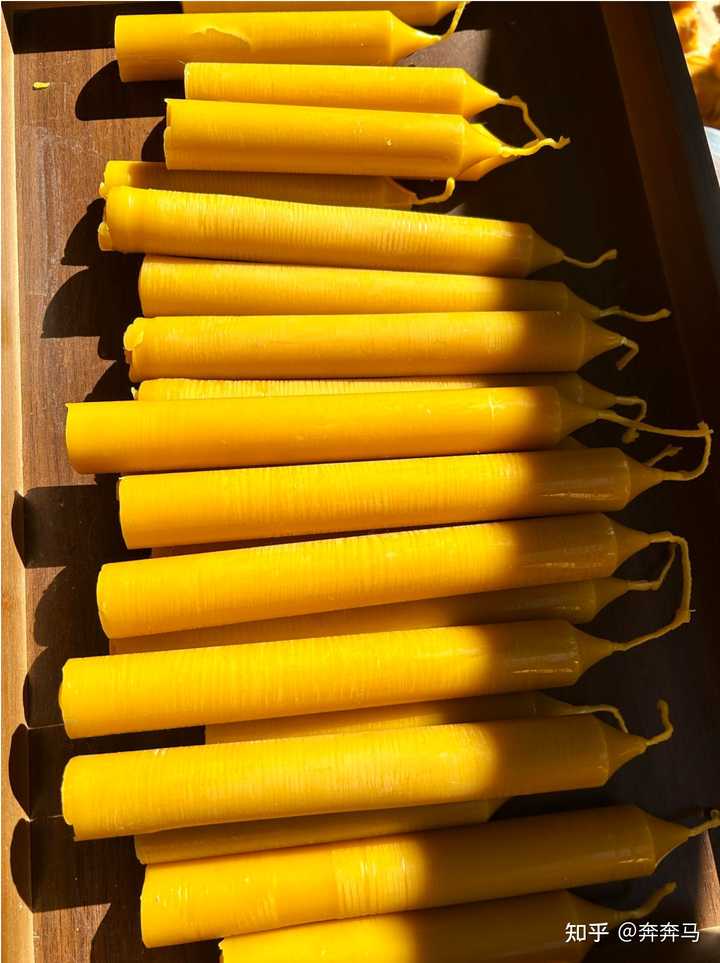

来自知友做蜡烛的图片，蜡烛明显“起纹”，是由于蜡液温度太低。我妈妈最初做的蜡烛，常遇到同样的问题
我认真分析，发现问题主要出在对蜡液温度的把控不够，尤其是温度偏低，还有就是对二次浇筑的时间没有掌握好。我又教了我妈熔蜡的一些细节：
1.蜂蜡始终用小火加热；
2.完全熔化后不要急着浇筑，再加热30~60秒；
3.二次添加蜡液时，要等蜡液即将完全凝固时进行，加的蜡液温度要低一些，蜂蜡刚好熔化的程度……
经过几天手把手式的“培训”，我妈做的蜡烛也越来越完美，精品率明显提高了。

制作蜡烛其实原理很简单，将蜂蜡小火加热熔化，蜡液倒入穿好棉线的模具，逐渐冷却，就能得到一根蜡烛

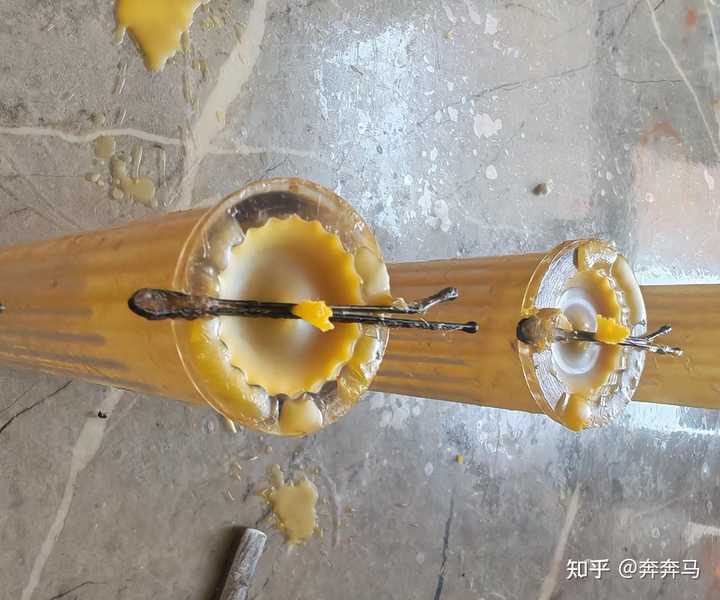

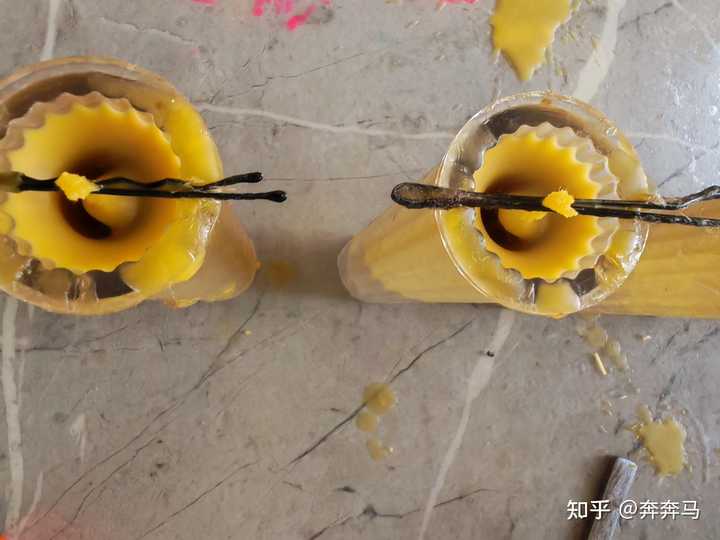

蜂蜡由液体变为固体时，体积会缩小，待模具中蜂蜡初步凝结，就需要进行二次添加蜂蜡，做出的蜂蜡才完美，否则成品底部就是一个凹坑

经二次添加之后，蜡烛底座才更好看

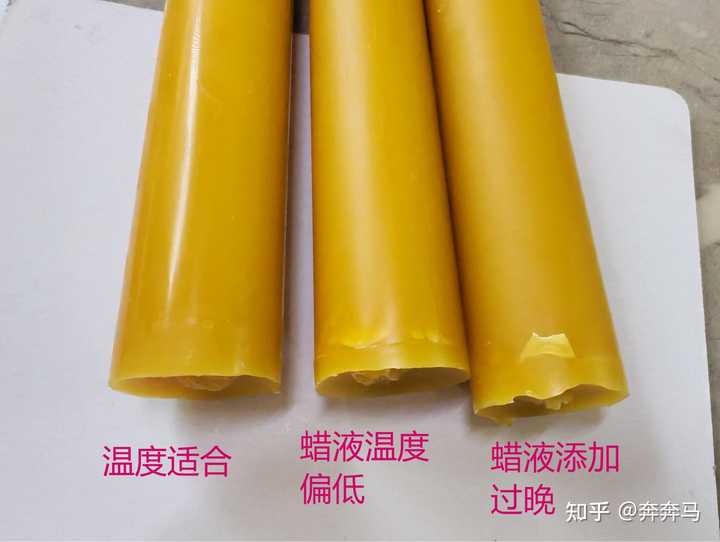

二次添加蜡液时，蜡温和时机把握很重要

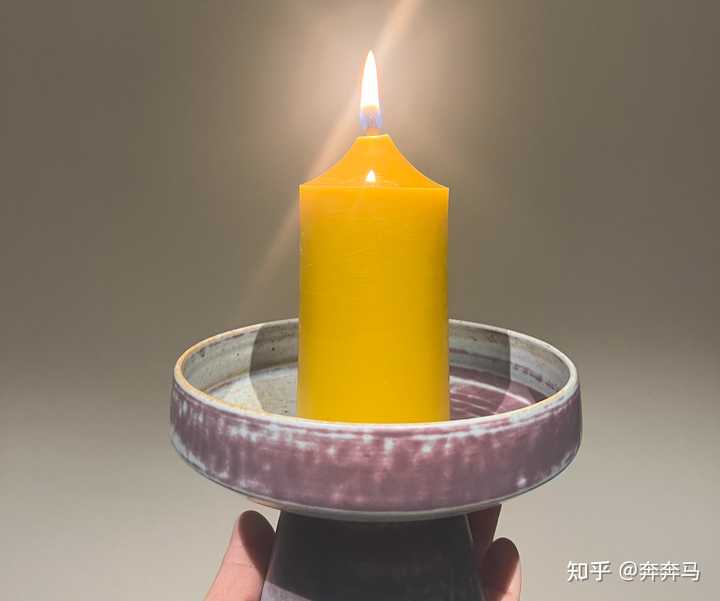

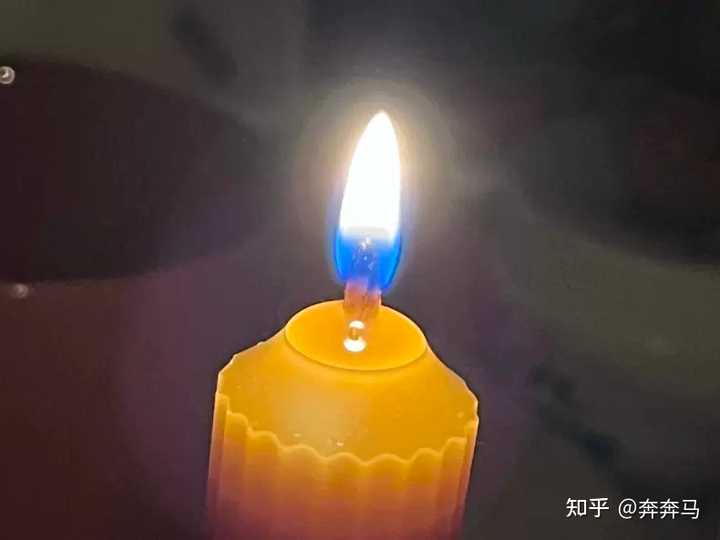

成品通体圆润、富有光泽
可是到了5月份，又遇到了新的难题。起因是一个知乎好友想要做一批直径5厘米的粗蜡烛，还特意买了一批制作粗蜡烛的模具寄给我，让我帮忙制作。
我原本做的蜡烛都是直径2厘米（光滑）和2.2厘米（带棱纹）的细蜡烛，没想到5厘米直径的蜡烛倒入模具以后，凝固过程中总是开裂，别说精品率了，每次做10跟粗蜡烛，只有一两根不裂开的，甚至全军覆没，成品率低得可怕！
以至于做了好四、五批，才好不容易给人家凑了20根粗蜡烛。
本着不轻易放弃的精神，我一有空就想着研究一下具体问题出在哪里，我试过为模具内壁刷植物油、浇蜡液前先冷冻模具等各种方法，却不见成效，成品率始终不高，粗蜡烛仍然裂的多。由于粗蜡烛成品率太低，以至于粗蜡烛一度不敢上架。

由于蜂蜡固态收缩明显，越粗的蜡烛制作难度越高

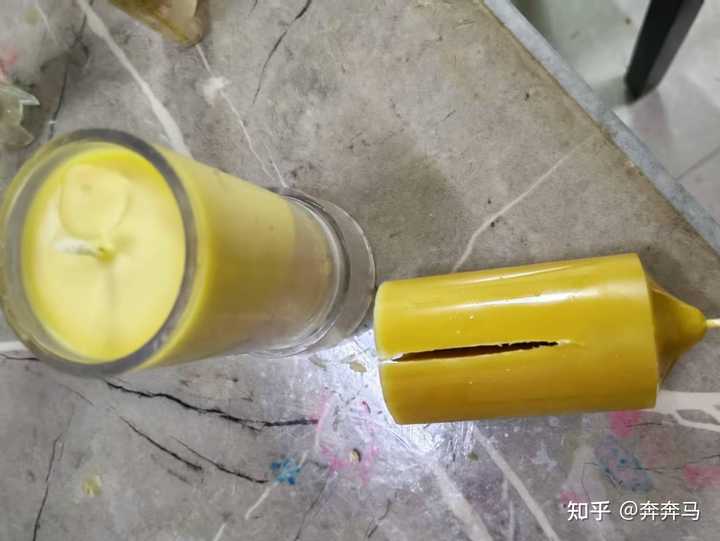

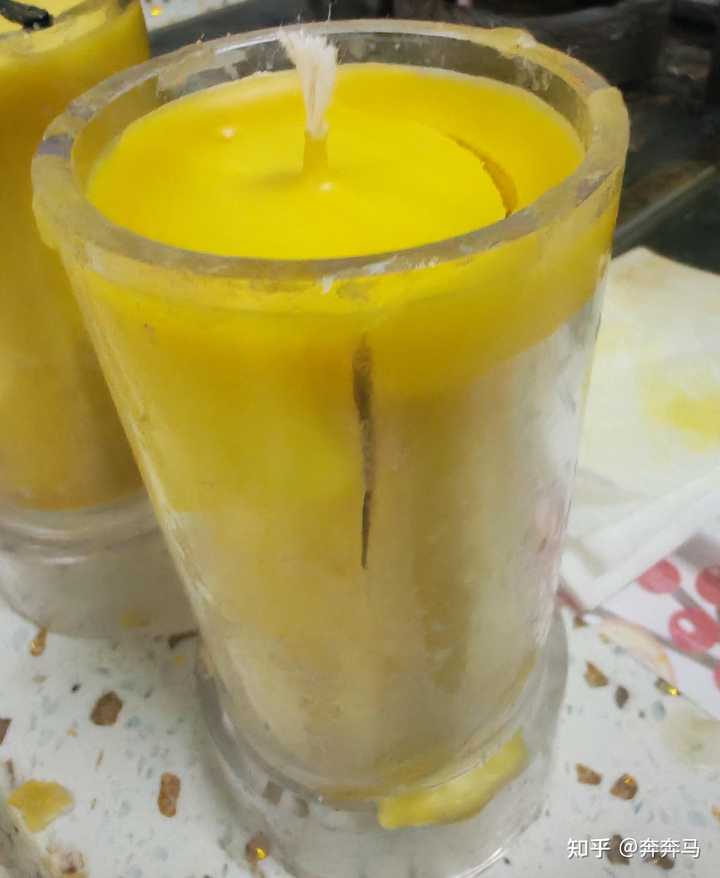

很多粗蜡烛还没有完全凝固，就已经开始通体开裂了
直到9月的一天，我妈偶然做的一批粗蜡烛，5根居然成功了4根，我们注意到这批粗蜡烛浇入蜡液时温度稍低，于是就开始尝试蜂蜡熔化后等一等，等晾凉一些再倒入模具，果然成功率提高了。
可是，这种方法也有弊端：低温浇筑的粗蜡烛虽然不易裂，但做出的蜡烛表面会产生“杂纹”，这是由于温度较低时，蜡液在触碰到模具壁的一瞬间，就已经开始凝结成固体了，形成的蜡烛表面自然不光滑，显得不好看。就像这样：

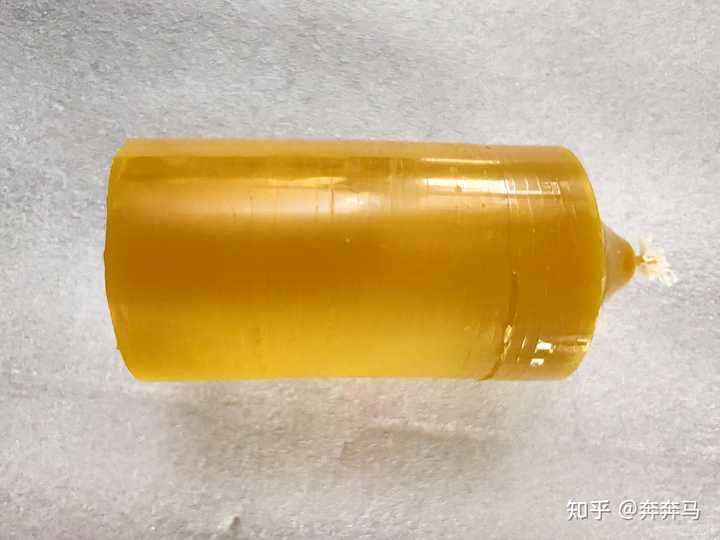

蜡液温度较低，倒入蜡烛模具后，蜡液遇到冷的模具壁立即开始凝固，就会产生纹路
而蜡液温度过高，蜡液在触碰到模具壁后并不会立即凝结固，最终成品表面会非常光滑。
但由于蜂蜡由液体变成固体时，体积收缩过于明显，蜡液温度越高，冷却时间就越长，导致外层蜡液已经冷却收缩，内层蜡液由于温度较高，并未开始收缩，而当内层蜡液开始凝固时，由于体积缩小，就会在中心形成凹陷，继而产生开裂现象。
若蜡液倒入模具时，温度低一些，蜡液凝固过程中内外温差并不大，内部收缩并不剧烈，成品也就不那么容易开裂了。
这便是“高温易裂，低温起纹”的关键因素！既然找到了是温度的原因，那如果找到一个合适的温度，既能防止开裂，又不会起纹，这个问题不就可以解决了吗？
于是，说干就干，我在网上买了一个测温枪，借以全程记录蜂蜡在熔化以及浇筑蜡烛过程中的温度变化，并进行不同温度下的对比实验，找到最合适的蜡液浇筑温度。
由于身居新疆，快递从广东发货，一个星期后测温枪才拿到手。之后，我花了半个月时间，细致记录蜂蜡在熔化过程中的温度变化，并对比了浇筑不同的蜡液温度，对蜡烛成品的影响。若成品开裂，就降低浇筑温度，反之，就提高浇筑温度。

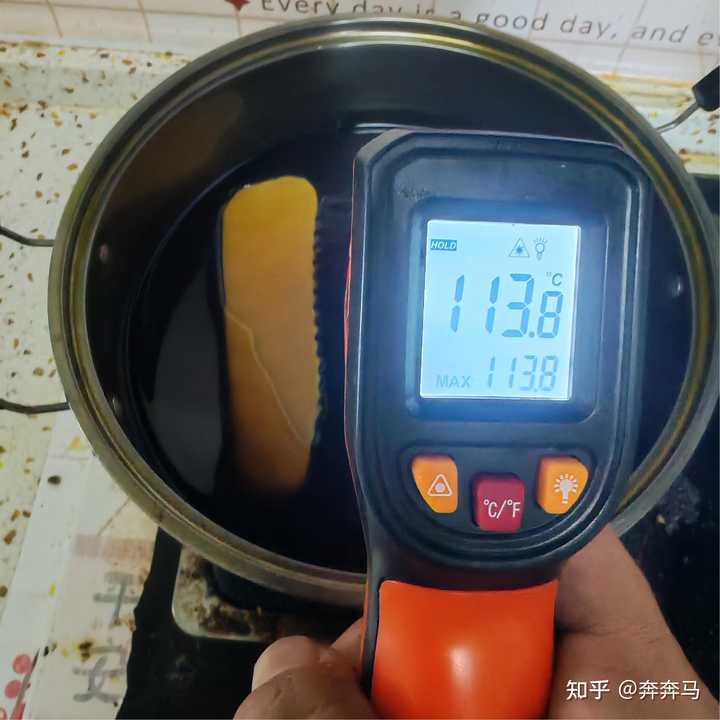

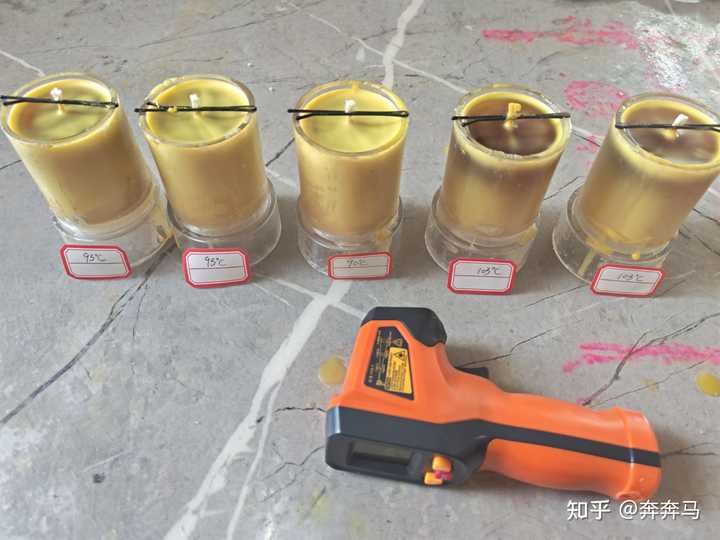

熔蜡时测温度，待蜡液温度达到一定范围，再开始浇筑

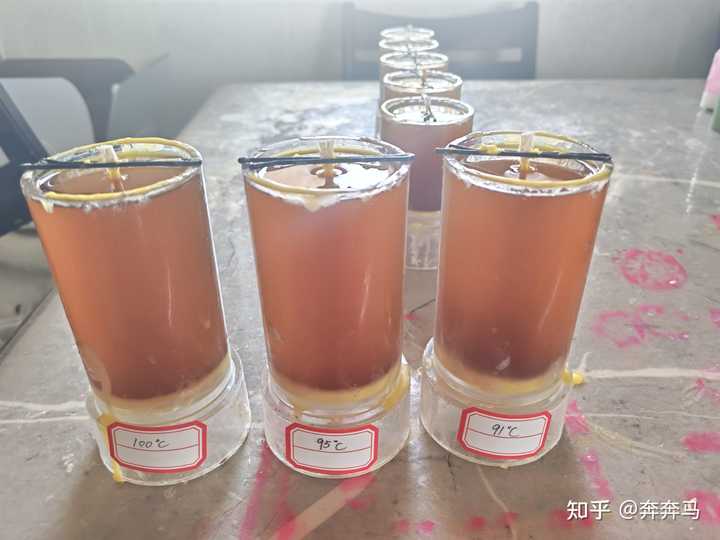

记录不同温度下，倒入蜡液对成品的影响，粗短型蜡烛约100克蜂蜡

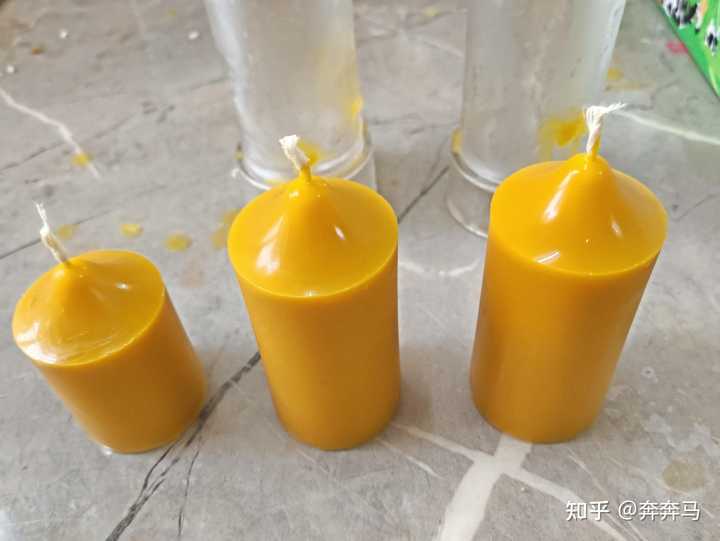

略长型蜂蜡蜡烛制造难度更高一些，更易开裂

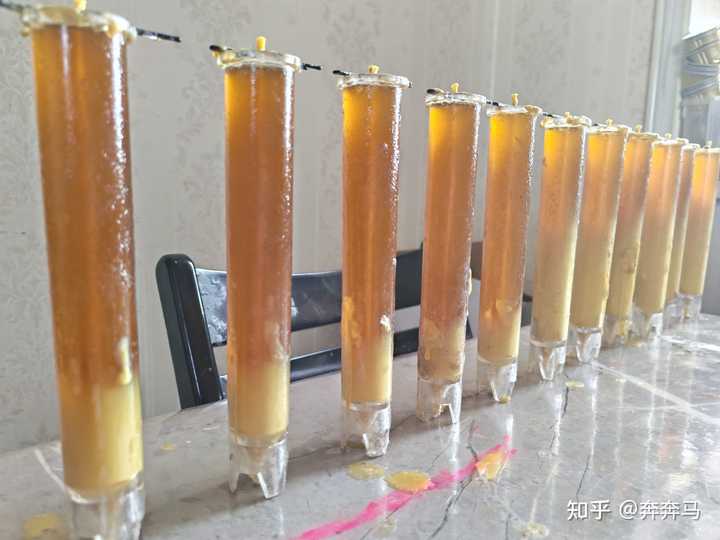

蜂蜡在模具中逐渐冷却凝固
最终花了两个星期的时间，摸索出了做蜡烛的最佳温度。
1.蜂蜡的熔点约70℃；
2.细蜡烛（2厘米直径）的最佳浇筑温度为115~125℃，二次浇筑时，温度以90~100℃为宜；
3.粗蜡烛（5厘米直径）的最佳浇筑温度区间为90~100℃，在这个温度下，甚至不用二次浇筑，蜡烛最终会自然形成凹面，成品更加自然美观；
4.蜡液完全凝固后，不要急着取出蜡烛，放入冰箱冷冻室-16℃冷冻1小时，不仅更利于取出，蜡烛表面还会更顺滑。
此外，全程使用测温枪，还可以将做蜡烛的所有工序更加精量化，描述更加准确，对温度也就不再使用“稍高”“多加热一会”这样的模糊性描述了，能形成一套标准，既利于操作，也利于方法传授。
2025年12月后，我再做蜡烛时，待蜂蜡完全熔化，就用测温枪测出具体温度，选择合适的蜡液温度，做出的粗蜡烛成品率已经提高到了90%，几乎没有裂开的；细蜡烛通体光泽，精品率接近100%，几乎没有残次品。

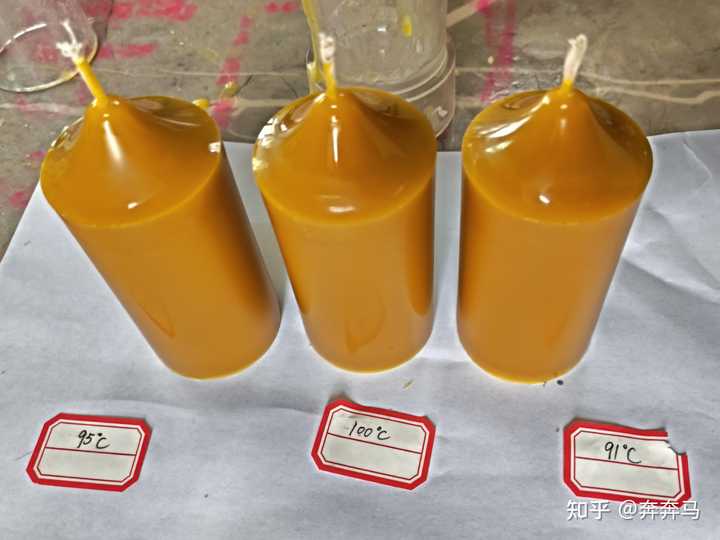

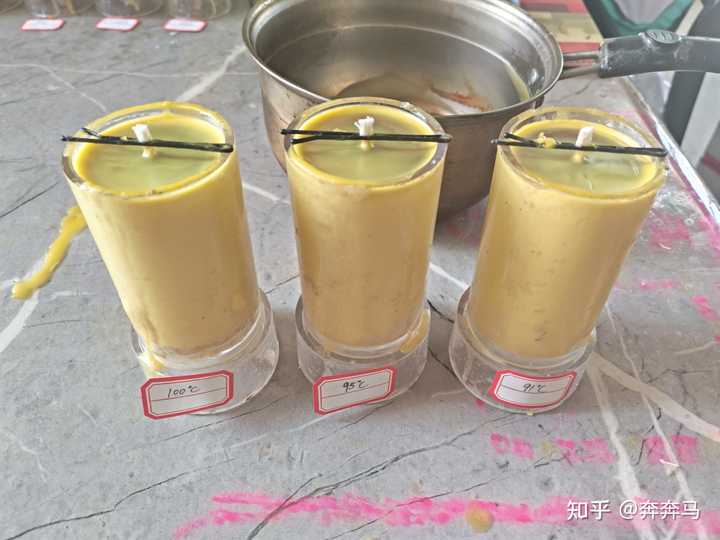

经过多次对比，粗蜡烛的最佳浇筑温度区间为90~100℃，95℃最为合适

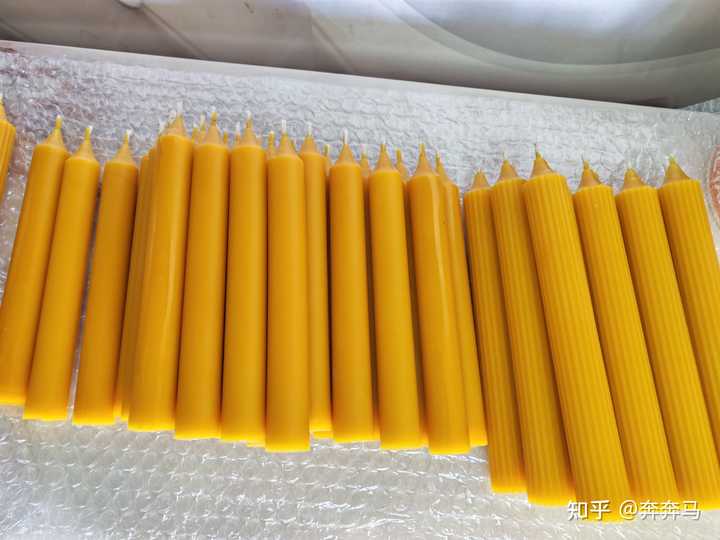

细蜡烛（2厘米直径）的最佳浇筑温度为115~125℃。左为圆柱形蜡烛（50克/支），右为棱纹型蜡烛（70克/支）

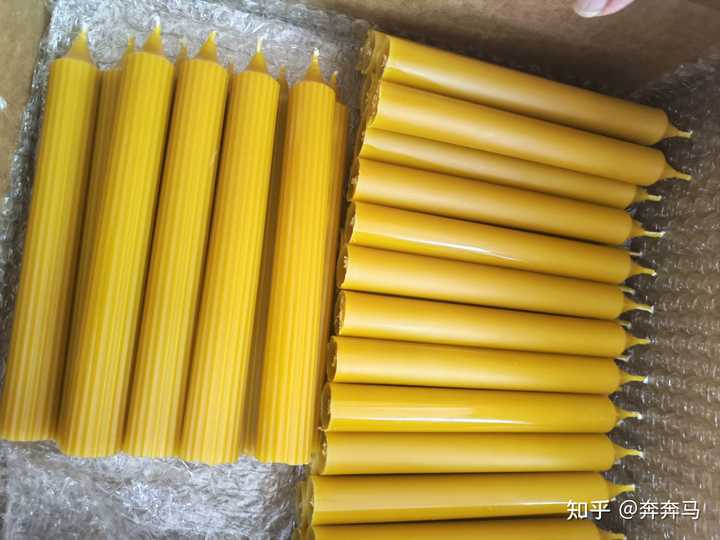

测温后得到的成品
另外，在一次熔化蜂蜡过程中，一不小心加热过头，蜂液都开始发烟了，还散发着一种不舒服的味道，我赶紧关火，倒入小铝盒中，加快蜂蜡冷却，测了测温度已经超过270℃。等蜂蜡完全冷却，这块加热过度的蜂蜡已经失去了蜂蜡的天然黄色，成了灰黑色。
我突然想到，可以用过度加热的方法，真蜂蜡会变黑，据此检验蜂蜡的真假，这也算是意外收获吧！
还是那句“纸上得来终觉浅，绝知此事要躬行”，以上这些信息和方法的获取，如果坐在办公室里查资料，不亲自“下车间”探索，根本得不到这么具体的细节。
毕竟互联网上能查到的，多是一些“初级百科”“基本概括”之类的知识，缺乏关键细节，而一条条只有自己能体会的细节，才是决定事业成败的关键。
